Dairesel CAV Cihazı

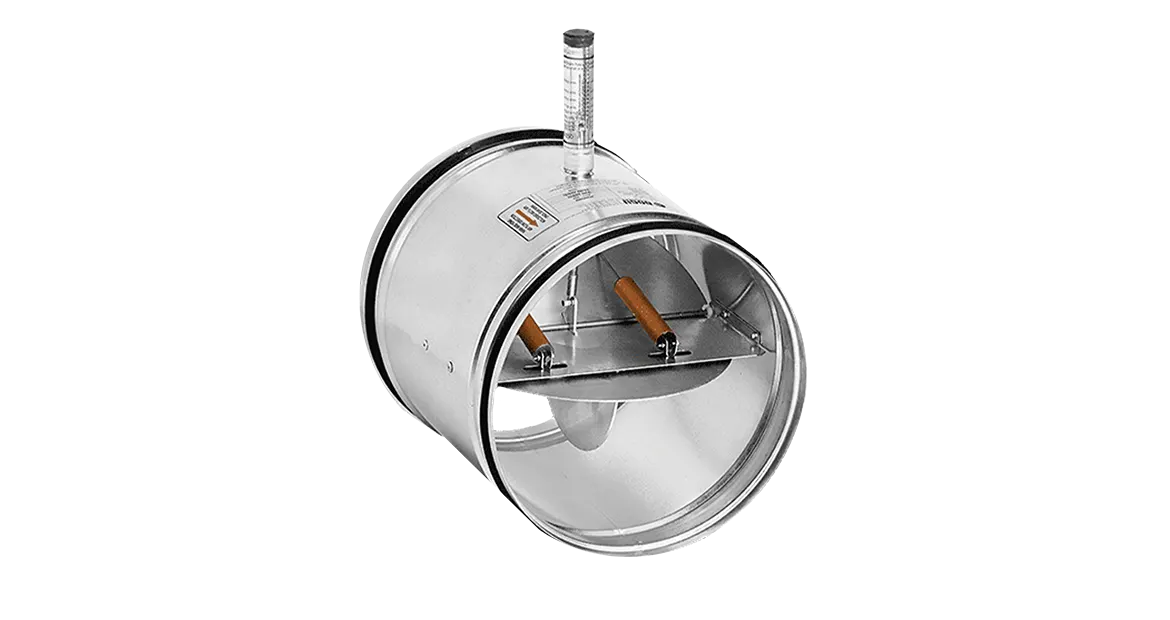

Dairesel CAV Cihazı, ameliyathane, temiz oda ve özel prosesler gibi konfor ve hijyen gereksinimlerinin olduğu projelerde hava debisinin kontrolü için kullanılır. Hava debisi, cihaz üzerinden alyan anahtarıyla kolaylıkla değiştirilebilir. Bu cihaz, hava kanalındaki basıncı 20 Pa ile 1000 Pa arasında dengeleyebilir ve tamamen mekanik bir sistem olduğu için ek güç girişine ihtiyaç duymaz. Kanaldaki basınç değişimlerine bağlı olarak, CAV kanadının döndürme momenti azaldığında kanat açılır ve hava debisi artar; moment arttığında ise kanat kapanır ve debi azalır. Kalibrasyon yayı sayesinde, CAV %10-20 sapma oranıyla kalibre edilen debide etkili bir şekilde çalışır. Yüksek basınçlarda kanat salınımlarını azaltmak için özel tasarlanmış hava viskoz pistonuna sahiptir. DIN EN 1946/4 ve VDI 6022 hijyen standartlarına uygun olarak tasarlanmıştır.

Dairesel CAV Cihazı

Genel Özellikler

  • X Ameliyathane, temiz oda, özel prosesler vb. konfor ve hijyen gibi özel gereksinimlerin olduğu projelerde hava debisinin kontrolü için kullanılır.
  • X İstenilen hava debisi değeri, bir alyan anahtar yardımı ile cihaz üzerinden kolaylıkla değiştirilebilir.
  • X Hava kanalındaki basıncı, 20 Pa ile 1000 Pa değerleri arasında dengeleyebilir.
  • X Tamamen mekanik bir sistem olduğundan herhangi bir güç girişi gerektirmez. Hava debisinin sabitlenmesi, sistemde oluşan basınç değişimlerini karşılamaya dayanır. Kanaldaki basınç ve basınca bağlı olarak hava debisi azaldığında CAV kanadına etkiyen döndürme momenti azalır ve kanat açılır. Kanadın açılmasıyla kanaldan geçen hava debisi artıp kalibrasyon değerine döner.
  • X Tersi durumda hava debisi arttığında kanada etkiyen döndürme momenti artar ve kanat kapanır. Kanadın kapanmasıyla kanaldan geçen hava debisi azalır ve kalibrasyon değerine döner
  • X Kanadın konumuna göre kalibrasyon yayı ile hassas bir şekilde dizayn edilmiş mekanizma, CAV’nın kalibre edilen debide %10-20 sapma oranıyla başarılı bir şekilde çalışmasını sağlar.
  • X Yüksek basınçlarda artan türbülanstan kaynaklanan kanat salınımlarını minimum seviyede tutmak için özel olarak tasarlanmış hava viskoz pistonuna sahiptir.
  • X DIN EN 1946/4 ve VDI 6022 hijyen standartlarına uygundur.

Malzeme

  • STANDART: X Galvaniz kaplı çelik kasa ve kanat X Debi kalibrasyonu için plastik ayar tüpü. X Paslanmaz kalibre yayı X EPDM kauçuk kanal contaları X Kanat mili AISI 304 paslanmaz, mil burcu PTFE plastik
  • OPSİYONEL: X Paslanmaz kaplı çelik kasa ve kanat

Kasa Tipleri / Ölçülendirme

Dairesel CAV Cihazı

ÖLÇÜ

ØD (mm)

L1 (mm)

L2 (mm)

L3 (mm)

V min (m3/h)

V max (m3/h)

Ø100

98

240

50

140

85

254

Ø125

123

240

50

140

132

397

Ø150

148

240

50

140

191

572

Ø160

158

250

50

150

217

651

Ø200

198

280

50

180

339

1017

Ø250

248

280

50

180

530

1590

Ø300

298

380

50

280

763

2289

Ø315

313

380

50

280

841

2524

Ø355

353

450

50

350

1068

3205

Ø400

398

450

50

350

1356

4069

Yüzey Kaplama

  • STANDART: X Galvaniz Kasa
  • OPSİYONEL: X

Montaj Detayı

Dirseklerden sonraki minimum kanal uzunluğu

Dairesel CAV Cihazı

Te – Redüksiyon vb. kanal ekipmanlarından sonraki minimum kanal uzunluğu

Dairesel CAV Cihazı

Aksesuarlar

  • STANDART: X Elektrikli Isıtıcı
  • OPSİYONEL: X Dairesel Susturucu
