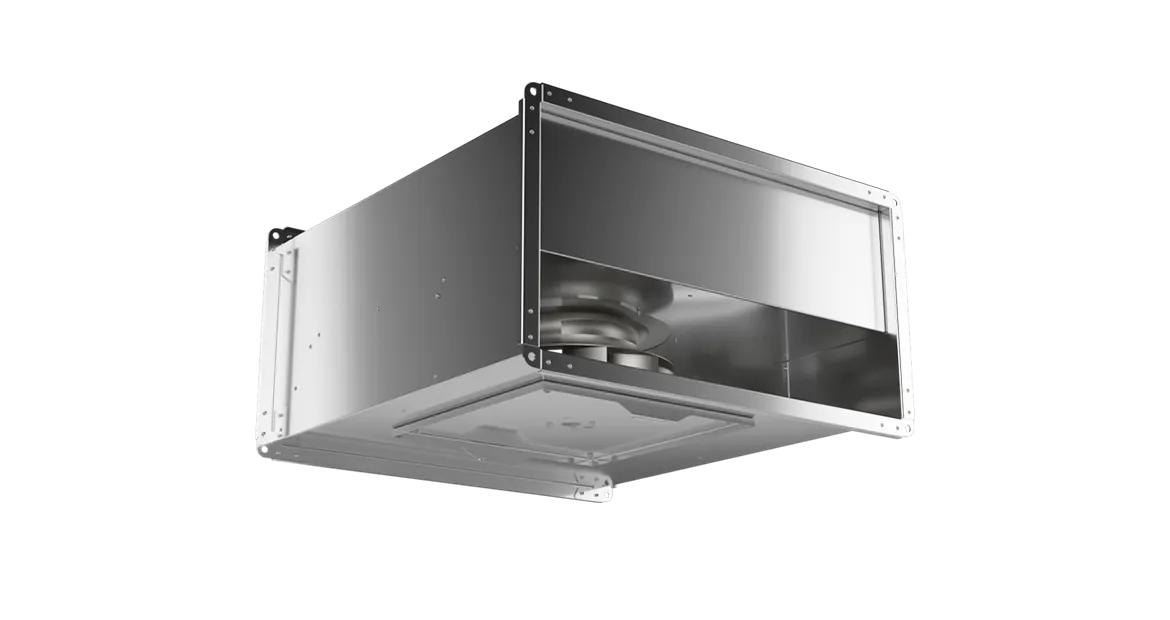

Dikdörtgen Kanal Tipi Fanlar
Dikdörtgen Kanal Tipi Fanlar, sanayi tesisleri, ofisler, mutfaklar, konutlar ve rezidanslar gibi çeşitli alanlarda kullanılmak üzere tasarlanmıştır. Bu fanlar, tüm modellerde doğrudan akuple motorla tahrik edilen geri eğik seyrek kanatlı rotorlarla donatılmıştır. Rotor malzemesi olarak plastik, galvaniz veya alüminyum seçenekleri mevcuttur.
Geriye eğik kanatlı radyal rotorlar, 500-7600 m³/h aralığında çeşitli ebatlarda ve kapasitelerde mevcuttur, bu da farklı havalandırma ihtiyaçlarına uygun esnek bir kullanım sunar. Havalandırma kanallarına doğrudan monte edilebilen bu fanlar, yerden tasarruf ve kullanım kolaylığı sağlar. Güçlü hava akımı ve düşük gürültü seviyeleri sayesinde, egzoz ve boşaltma açıklıklarında etkili bir şekilde kullanılırlar.
Ek konsol gerektirmeden, içinden çıkan montaj ayakları ile duvara, zemine veya tavana kolayca monte edilebilen fanlar, fan çarkının doğrudan motora bağlanması sayesinde dinamik ve statik dengeye sahiptirler. Bu, fanların sessiz ve titreşimsiz çalışmasını sağlar. Motorlar monofaze olup, IP44 ve Class F yalıtımlıdır ve tüm modeller hız kontrolüne uygun olarak tasarlanmıştır. Bu özellikler, Dikdörtgen Kanal Tipi Fanları çeşitli uygulamalar için uygun ve verimli bir seçenek haline getirir.
Genel Özellikler
- X Kullanım Alanları; Sanayi tesisleri, ofisler, mutfaklar, konutlar, rezidanslar vb.
- X Tüm modellerde direkt akuple motorla tahrik edilen geri eğik seyrek kanatlı rotor mevcuttur.
- X Rotor malzemesi olarak plastik, galvaniz veya alüminyum seçenekleri bulunmaktadır.
- X Geriye eğik kanatlı radyal rotorlar, 500-7600 m³/h aralığında çeşitli ebatlarda ve kapasitelerde mevcuttur.
- X Havalandırma kanallarına direkt olarak monte edilebilir, yerden tasarruf ve kullanım kolaylığı sağlar.
- X Güçlü hava akımı ve düşük gürültü seviyesi ile havalandırma gerektiren egzoz ve boşaltma açıklıklarında kullanılır.
- X Kanal tipi fanlar, ek konsol olmadan duvara, zemine ve tavana montaj ayakları ile kolayca monte edilir.
- X Fan çarkı doğrudan motora bağlıdır ve dinamik ve statik dengeye sahip fanlar sessiz ve titreşimsiz çalışırlar.
- X Motorlar monofaze olup, IP44 ve Class F yalıtımlıdır. Tüm Modeller hız kontrolüne uygundur.
Ölçülendirme
Dikdörtgen Kanal Tipi Fan
|
Model |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
Voltaj (V) |
Güç (W) |
0 Pa Debi (m3/h) |
150 Pa Debi (m3/h) |
|
X-DKYF-30/15 |
150 |
300 |
200 |
350 |
400 |
230 |
66 |
540 |
370 |
|
X-DKYF-40/20A |
200 |
400 |
250 |
450 |
500 |
230 |
100 |
920 |
780 |
|
X-DKYF-40/20B |
200 |
400 |
250 |
450 |
500 |
230 |
150 |
1190 |
990 |
|
X-DKYF-50/25 |
250 |
500 |
300 |
550 |
550 |
230 |
200 |
1410 |
1210 |
|
X-DKYF-60/30 |
300 |
600 |
350 |
650 |
650 |
230 |
250 |
2100 |
1780 |
|
X-DKYF-60/35 |
350 |
600 |
400 |
650 |
750 |
230 |
210 |
3200 |
2500 |
|
X-DKYF-70/40 |
400 |
700 |
450 |
750 |
800 |
230 |
500 |
4420 |
3800 |
|
X-DKYF-80/50 |
500 |
800 |
550 |
850 |
900 |
230 |
800 |
5800 |
4750 |
|
X-DKYF-100/50 |
500 |
100 |
550 |
1050 |
1050 |
230 |
1550 |
8200 |
7200 |
