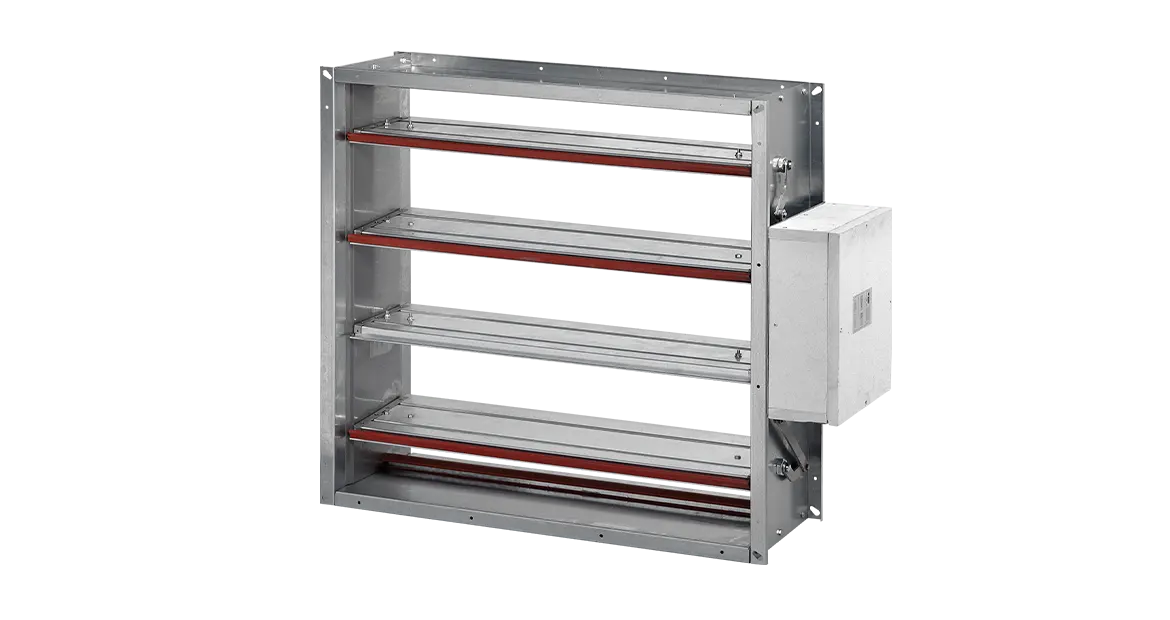

Duman Damperi (EN 1366-10)

Duman Damperi (EN 1366-10), yangın anında duman kontrolü için tasarlanmıştır ve yangın senaryosuna bağlı olarak duman damper motoru sayesinde kanatları açılır ya da kapanır. Bu damper, yangın esnasında dumanın tahliyesini ve kontrolünü sağlamak amacıyla kullanılır. Elektrik kesintisi durumunda, kanatlar sabit pozisyonda kalır, bu nedenle motor kablolarının izolasyonu önemlidir. E600 90 (hod – i ↔ o) S500 C300 AA Single dayanım sınıfında olan bu damper, EN 13501-4 standardına göre E90 yangın sınıfı, 600°C sıcaklık sınıfı ve 500 Pa basınç sınıfında derecelendirilmiştir. Damper kanatlarının 10.000 kez açıp kapama garantisiyle, günlük havalandırma uygulamalarında da kullanılabilir. Genişlik ve yükseklik ölçüleri 200×200 mm'den 1000×1000 mm'ye kadar olan bu ürün, EN 1751 damper sızdırmazlık standardına göre Class 2 kanat sızdırmazlığına sahiptir.

Duman Damperi (EN 1366-10)

Genel Özellikler

  • X Yangın anında duman damperinin kanatları üzerinde bulunan duman damper motoru ile yangın senaryosuna göre açılır ya da kapanır. Bu sayede duman kontrolü gerçekleştirilir.
  • X Duman Damperi yangın anında ortamdan dumanın tahliyesini ve kontrolünü gerçekleştirmek için kullanılır.
  • X Elektrik akımının kesilmesi durumunda kanatlar sabit pozisyonda kalır bu sebepten motor kablolarının izole edilmesi gerekmektedir.
  • X E600 90 (hod – i ↔ o) S500 C300 AA Single dayanım sınıfındadır.
  • X Yangın sınıfı E90 dır. (EN 13501-4’e göre)
  • X Sıcaklık Sınıfı 600ºC dır. (EN 13501-4’e göre)
  • X Basınç Sınıfı 500 Pa dır. (EN 13501-4’e göre)
  • X Damper kanatlarının 10.000 kez açıp kapama garantisi vardır. Bu özelliği sayesinde günlük havalandırma uygulamalarında da kullanılır.
  • X Genişlik ve yüksekliği 200×200 mm ile 1000×1000 mm ölçüleri arasında üretilmektedir.
  • X EN 1751 damper sızdırmazlık standardına göre kanat sızdırmazlığı Class 2’dir.

Malzeme

  • STANDART:
  • X Kasa: 1,50 mm Galvaniz Saç
  • X Kanat: 1,20 mm Galvaniz Saç
  • X Kanat Burcu: Pirinç Çubuk
  • X Kanat İzolasyon Malzemesi: 50kg/m3 Yoğunluğunda Taş Yünü
  • X Kanat Tampon: 1,00 mm 304 Kalite Sac
  • X Mafsal Mekanizması: 4 mm 304 Kalite Paslanmaz
  • X Conta: Yanmaz Conta EN-1366/10
  • X Motor İzolasyon: Kalsiyum Silikat
  • OPSİYONEL: X

Kasa Tipleri / Ölçülendirme

GENİŞLİK W (mm)

200

300

400

500

600

700

800

900

1000

YÜKSEKLİK H (mm)

200

300

400

500

600

700

800

900

1000

Yüzey Kaplama

  • STANDART: X Galvaniz Kasa
  • OPSİYONEL: X İzoleli Dış Kasa

Damper Ağırlık Tablosu

W / H

(Kg)

200

400

600

800

1000

200

12,3

15,6

18





300

14,4

18,3

21

23,2



400

16

20,4

23,5

25,9

28

500

17,5

22,2

25,5

28,2

30,5

600

18,7

23,8

27,4

30,2

32,7

700

19,8

25,2

29

32,1

34,7

800



26,6

30,6

33,8

36,5

900



27,8

32

35,3

38,1

1000



28,9

33,3

36,8

39,7

Kanat Sayısı

Prizmatik Yangın Damperi (EN 1366-2)

H

200≤ …400

400≤ …600

600≤ …800

800≤ …1000

=1000

Kanat Sayısı

1

2

3

4

5
