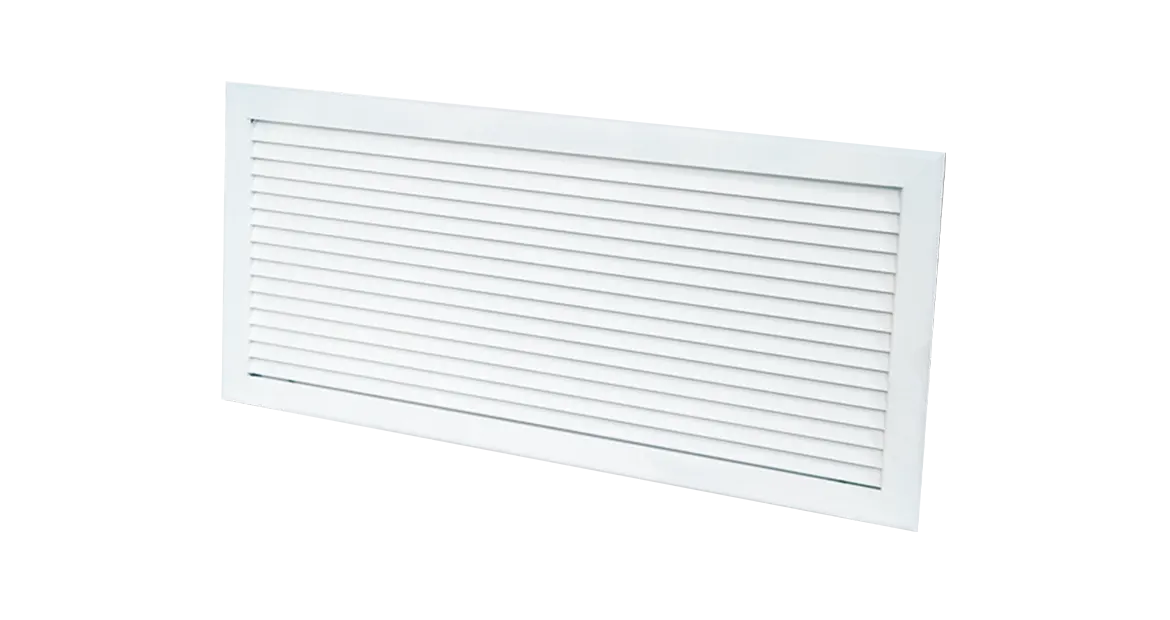

Kapı Transfer Menfezi
Kapı Transfer Menfezi, mekânların havalandırma ihtiyaçlarına estetik ve fonksiyonel bir çözüm sunar. Düşük basınç kaybı sağlayan kanatları ile enerji verimliliğini desteklerken, çift taraflı yapısı sayesinde mekânlar arası hava akışını optimize eder. Özellikle basınç farkından kaynaklanan hava transferi gerektiren durumlar için ideal olan bu menfez, kapılara monte edilerek kullanılır ve V şekilli kanat yapısı ile görünür ışık geçişini engeller, böylece gizlilik sağlar. Sağlam bir kasa ve V şekilli kanat grubundan oluşur; bu da ona hem dayanıklılık hem de estetik bir görünüm kazandırır. Dekoratif özellikleri, her türlü mimari dizaynla uyumlu bir görünüm sunar ve böylece hem işlevsel hem de görsel bir tamamlayıcı olarak ön plana çıkar.
Genel Özellikler
- X Kapı Transfer Menfezi, estetik görünümüyle birlikte düşük basınç kaybı sunan kanatlara sahip bir transfer menfezidir.
- X Çift taraflı yapıya sahiptir.
- X Mekânlar arası basınç farkıyla hava dağıtımı yapılması istenen durumlarda kullanılır. Kapılara konumlandırılmak için kullanılır, V şekilli kanat grubundan oluştuğu için görünür ışık geçişini engellemektedir.
- X İki ana parçası olan kasa ve V şekilli kanat grubundan oluşmaktadır.
- X Mimariye uyum sağlayacak dekoratif ve estetik bir tasarıma sahiptir.
Malzeme
- STANDART: Standart Alüminyum 6063 ekstrüzyon profilden imal kasa ve kanatlar.
- OPSİYONEL: X
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | 31 mm Kasa | W + 54 mm / H + 54 mm (Derinlik = 30 mm) |
| Opsiyonel | ||
| X | X |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları, Mat ve metalik bir görünüm için mat alüminyum eloksal kaplama, Boyasız imalat
Üretim Ölçüleri ve Efektif Alan
|
EFEKTİF ALAN [m²] |
H YÜKSEKLİK (mm) |
|||||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
||
|
W GENİŞLİK (mm) |
200 |
0,020 |
0,029 |
0,039 |
0,048 |
0,056 |
0,074 |
0,091 |
0,108 |
0,125 |
0,142 |
0,158 |
|
250 |
0,025 |
0,036 |
0,048 |
0,059 |
0,070 |
0,091 |
0,112 |
0,133 |
0,154 |
0,175 |
0,195 |
|
|
300 |
0,029 |
0,043 |
0,056 |
0,070 |
0,083 |
0,108 |
0,133 |
0,158 |
0,183 |
0,207 |
0,231 |
|
|
350 |
0,034 |
0,050 |
0,065 |
0,080 |
0,095 |
0,125 |
0,154 |
0,183 |
0,211 |
0,240 |
0,267 |
|
|
400 |
0,039 |
0,056 |
0,074 |
0,091 |
0,108 |
0,142 |
0,175 |
0,207 |
0,240 |
0,271 |
0,303 |
|
|
450 |
0,043 |
0,063 |
0,083 |
0,102 |
0,121 |
0,158 |
0,195 |
0,231 |
0,267 |
0,303 |
0,339 |
|
|
500 |
0,048 |
0,070 |
0,091 |
0,112 |
0,133 |
0,175 |
0,215 |
0,256 |
0,295 |
0,335 |
0,374 |
|
|
550 |
0,052 |
0,076 |
0,100 |
0,123 |
0,146 |
0,191 |
0,236 |
0,279 |
0,323 |
0,366 |
0,409 |
|
|
600 |
0,056 |
0,083 |
0,108 |
0,133 |
0,158 |
0,207 |
0,256 |
0,303 |
0,350 |
0,397 |
0,443 |
|
|
650 |
0,061 |
0,089 |
0,117 |
0,144 |
0,171 |
0,224 |
0,276 |
0,327 |
0,378 |
0,428 |
0,478 |
|
|
700 |
0,065 |
0,095 |
0,125 |
0,154 |
0,183 |
0,240 |
0,295 |
0,350 |
0,405 |
0,459 |
0,512 |
|
|
800 |
0,074 |
0,108 |
0,142 |
0,175 |
0,207 |
0,271 |
0,335 |
0,397 |
0,459 |
0,520 |
0,581 |
|
|
900 |
0,083 |
0,121 |
0,158 |
0,195 |
0,231 |
0,303 |
0,374 |
0,443 |
0,512 |
0,581 |
0,649 |
|
|
1000 |
0,091 |
0,133 |
0,175 |
0,215 |
0,256 |
0,335 |
0,413 |
0,490 |
0,566 |
0,641 |
0,716 |
|
|
1100 |
0,100 |
0,146 |
0,191 |
0,236 |
0,280 |
0,366 |
0,452 |
0,536 |
0,619 |
0,701 |
0,783 |
|
|
1200 |
0,108 |
0,158 |
0,207 |
0,256 |
0,303 |
0,397 |
0,490 |
0,581 |
0,671 |
0,761 |
0,850 |
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 10 mm / H + 10 mm |
| Deliksiz | W + 10 mm / H + 10 mm |
