Kare Petek Kasalı Menfez

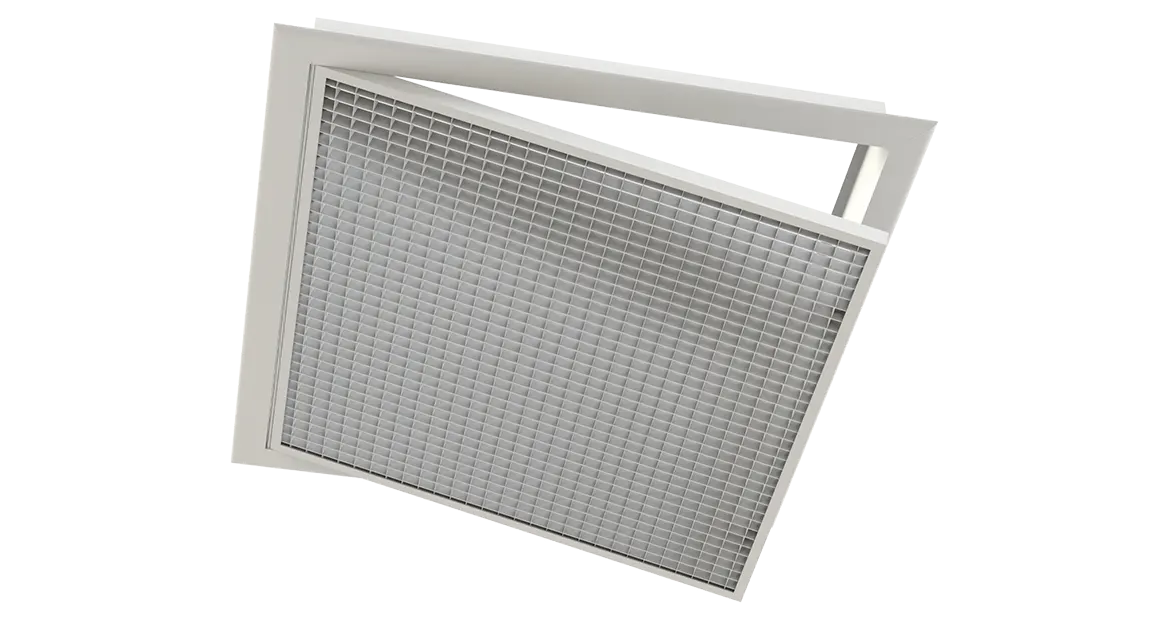

Kare Petek Kasalı Menfez, havalandırma ve klima sistemlerindeki emiş ihtiyaçlarını karşılamak üzere özel olarak tasarlanmıştır. Bu menfez, mekan içerisinden kullanılmış havayı emerek, asma tavan içine veya tavan arasında bulunan gizli tip fan-coil, split klima ve vrv gibi ısıtıcı-soğutucu kaynaklara yönlendirmekte ve bu cihazlara kolay müdahale olanağı sağlamaktadır. Yatay montaj için idealdir ve kasa ile kanat grubu olmak üzere iki ana parçadan oluşur. 12×12 mm'lik kanatlar arası mesafe, düşük basınç kaybı sağlar ve kapak bölümünün açılır-kapanır yapısı, bakım ve müdahaleleri kolaylaştırır. Diğer menfezlere kıyasla daha efektif bir alan sunmasının yanı sıra, aerodinamik verimliliği artırmak amacıyla tasarlanmıştır.
Genel Özellikler
- X Kare Petek Kasalı Menfez havalandırma ve klima sistemlerinde emiş havasının mahal içerisinden emilmesi, asma tavan içine/tavan arasına yerleştirilmiş gizli tip fan-coil, split klima, vrv gibi ısıtıcı soğutucu kaynaklara transfer edilmesi ve cihazlara müdahale edilmesi amacıyla kullanılmaktadır.
- X Yatay uygulamalarda kullanılması önerilmektedir.
- X İki ana parçası olan kasa ve kanat grubundan oluşmaktadır.
- X Kanatlar arası mesafe 12×12 mm’dir. Kanat grubunun bulunduğu kapak açılır-kapanır özelliğe sahiptir.
- X Efektif alanı diğer menfezlere göre biraz daha düşük olduğu için düşük basınç kaybı değerine sahiptir
Malzeme
- STANDART: Alüminyum 6063 ekstrüzyon profil üretim
- OPSİYONEL: Alüminyum 1050 sacdan imal
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | Mandallı Kasa (33 mm) | W + 62,8 mm / H + 62,8 mm (Derinlik = 40 mm) |
| Opsiyonel | Çıtçıtlı Kasa (33 mm) | W + 62,8 mm / H + 62,8 mm (Derinlik = 60 mm) |
| Klipin Kasa (31 mm) | W + 59,2 mm / H + 59,2 mm (Derinlik = 45 mm) |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları, Boyasız imalat
Üretim Ölçüleri ve Efektif Alan
|
EFEKTİF ALAN [m²] |
H YÜKSEKLİK (mm) |
|||||||||||
|
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
W GENİŞLİK (mm) |
200 |
0,037 |
0,046 |
0,055 |
0,064 |
0,074 |
0,092 |
0,110 |
0,129 |
0,147 |
0,165 |
0,184 |
|
250 |
0,046 |
0,057 |
0,069 |
0,080 |
0,092 |
0,115 |
0,138 |
0,161 |
0,184 |
0,207 |
0,230 |
|
|
300 |
0,055 |
0,069 |
0,083 |
0,097 |
0,110 |
0,138 |
0,165 |
0,193 |
0,221 |
0,248 |
0,276 |
|
|
350 |
0,064 |
0,080 |
0,097 |
0,113 |
0,129 |
0,161 |
0,193 |
0,225 |
0,257 |
0,290 |
0,322 |
|
|
400 |
0,074 |
0,092 |
0,110 |
0,129 |
0,147 |
0,184 |
0,221 |
0,257 |
0,294 |
0,331 |
0,368 |
|
|
500 |
0,092 |
0,115 |
0,138 |
0,161 |
0,184 |
0,230 |
0,276 |
0,322 |
0,368 |
0,414 |
0,460 |
|
|
600 |
0,110 |
0,138 |
0,165 |
0,193 |
0,221 |
0,276 |
0,331 |
0,386 |
0,441 |
0,496 |
0,552 |
|
|
700 |
0,129 |
0,161 |
0,193 |
0,225 |
0,257 |
0,322 |
0,386 |
0,450 |
0,515 |
0,579 |
0,643 |
|
|
800 |
0,147 |
0,184 |
0,221 |
0,257 |
0,294 |
0,368 |
0,441 |
0,515 |
0,588 |
0,662 |
0,735 |
|
|
900 |
0,165 |
0,207 |
0,248 |
0,290 |
0,331 |
0,414 |
0,496 |
0,579 |
0,662 |
0,745 |
0,827 |
|
|
1000 |
0,184 |
0,230 |
0,276 |
0,322 |
0,368 |
0,460 |
0,552 |
0,643 |
0,735 |
0,827 |
0,919 |
|
|
1100 |
0,202 |
0,253 |
0,303 |
0,354 |
0,404 |
0,506 |
0,607 |
0,708 |
0,809 |
0,910 |
1,011 |
|
|
1200 |
0,221 |
0,276 |
0,331 |
0,386 |
0,441 |
0,552 |
0,662 |
0,772 |
0,882 |
0,993 |
1,103 |
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 15 mm / H + 15 mm |
| Klipin | ( 600 mm x 600 mm) |
| Karolaj | (595 mm x 595 mm) |
| İçten Montaj | W + 15 mm / H + 15 mm |
Aksesuarlar
- Elyaf Filtre
- Poliüretan Filtre
- 10 x 10 Tel
- Kör Kasalı
