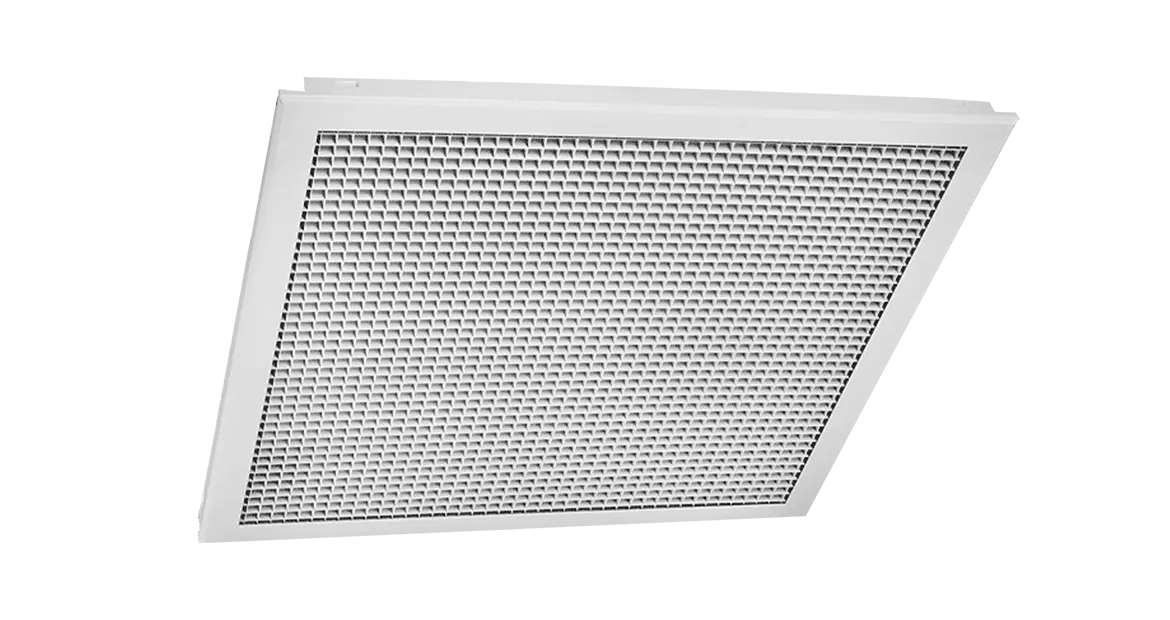

Kare Petek Menfez
Kare Petek Menfez, iç mekanlardan kullanılmış havayı etkin bir şekilde emmek ve asma tavan içi ya da tavan arası gibi alanlarda yer alan fan-coil, split klima, vrv gibi ısıtma ve soğutma cihazlarına yönlendirmek için ideal bir havalandırma çözümüdür. En uygun performansı yatay uygulamalarda gösteren bu menfez, sağlam bir kasa ve düzenli aralıklı kanatlar içeren bir kanat grubundan oluşur. Kanatlar arasındaki 12x12 mm mesafe sayesinde, bu menfez düşük basınç kaybıyla çalışır ve böylece enerji verimliliği sunar. Diğer menfez türlerine göre daha küçük bir efektif alana sahip olmasına rağmen, bu özellik mekanın havalandırma gereksinimlerini karşılamada yüksek etkililik sağlar.
Genel Özellikler
- X Kare Petek Menfez havalandırma ve klima sistemlerinde emiş havasının mahal içerisinden emilmesi, asma tavan içine/tavan arasına yerleştirilmiş gizli tip fan-coil, split klima, vrv gibi ısıtıcı soğutucu kaynaklara transfer edilmesi amacıyla kullanılmaktadır.
- X Yatay uygulamalarda kullanılması önerilmektedir.
- X İki ana parçası olan kasa ve kanat grubundan oluşmaktadır.
- X Kanatlar arası mesafe 12×12 mm’dir.
- X Efektif alanı diğer menfezlere göre biraz daha düşük olduğu için düşük basınç kaybı değerine sahiptir
Malzeme
- STANDART: Alüminyum 6063 ekstrüzyon profil üretim
- OPSİYONEL: Alüminyum 1050 sacdan imal
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | Mandallı Kasa (33 mm) | W + 62,8 mm / H + 62,8 mm (Derinlik = 40 mm) |
| Opsiyonel | Çıtçıtlı Kasa (33 mm) | W + 62,8 mm / H + 62,8 mm (Derinlik = 60 mm) |
| Klipin Kasa (31 mm) | W + 59,2 mm / H + 59,2 mm (Derinlik = 45 mm) |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları, Boyasız imalat
Üretim Ölçüleri ve Efektif Alan
|
EFEKTİF ALAN [m²] |
H YÜKSEKLİK (mm) |
|||||||||||
|
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
W GENİŞLİK (mm) |
200 |
0,037 |
0,046 |
0,055 |
0,064 |
0,074 |
0,092 |
0,110 |
0,129 |
0,147 |
0,165 |
0,184 |
|
250 |
0,046 |
0,057 |
0,069 |
0,080 |
0,092 |
0,115 |
0,138 |
0,161 |
0,184 |
0,207 |
0,230 |
|
|
300 |
0,055 |
0,069 |
0,083 |
0,097 |
0,110 |
0,138 |
0,165 |
0,193 |
0,221 |
0,248 |
0,276 |
|
|
350 |
0,064 |
0,080 |
0,097 |
0,113 |
0,129 |
0,161 |
0,193 |
0,225 |
0,257 |
0,290 |
0,322 |
|
|
400 |
0,074 |
0,092 |
0,110 |
0,129 |
0,147 |
0,184 |
0,221 |
0,257 |
0,294 |
0,331 |
0,368 |
|
|
500 |
0,092 |
0,115 |
0,138 |
0,161 |
0,184 |
0,230 |
0,276 |
0,322 |
0,368 |
0,414 |
0,460 |
|
|
600 |
0,110 |
0,138 |
0,165 |
0,193 |
0,221 |
0,276 |
0,331 |
0,386 |
0,441 |
0,496 |
0,552 |
|
|
700 |
0,129 |
0,161 |
0,193 |
0,225 |
0,257 |
0,322 |
0,386 |
0,450 |
0,515 |
0,579 |
0,643 |
|
|
800 |
0,147 |
0,184 |
0,221 |
0,257 |
0,294 |
0,368 |
0,441 |
0,515 |
0,588 |
0,662 |
0,735 |
|
|
900 |
0,165 |
0,207 |
0,248 |
0,290 |
0,331 |
0,414 |
0,496 |
0,579 |
0,662 |
0,745 |
0,827 |
|
|
1000 |
0,184 |
0,230 |
0,276 |
0,322 |
0,368 |
0,460 |
0,552 |
0,643 |
0,735 |
0,827 |
0,919 |
|
|
1100 |
0,202 |
0,253 |
0,303 |
0,354 |
0,404 |
0,506 |
0,607 |
0,708 |
0,809 |
0,910 |
1,011 |
|
|
1200 |
0,221 |
0,276 |
0,331 |
0,386 |
0,441 |
0,552 |
0,662 |
0,772 |
0,882 |
0,993 |
1,103 |
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 15 mm / H + 15 mm |
| Klipin | ( 600 mm x 600 mm) |
| Karolaj | (595 mm x 595 mm) |
| İçten Montaj | W + 15 mm / H + 15 mm |
Aksesuarlar
- Elyaf Filtre
- Poliüretan Filtre
- 10 x 10 Tel
- Kör Kasalı
