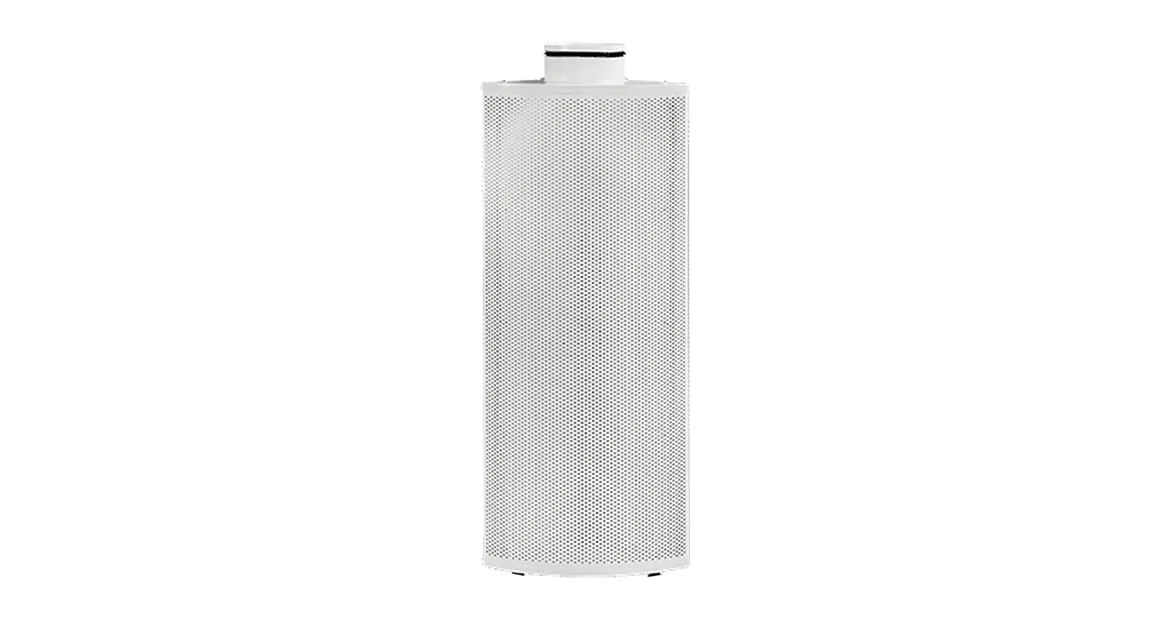

Köşe Tipi Deplasmanlı Difüzör
Yarı Dairesel Deplasmanlı Difüzör, mahalle 180 derece yatay açıda ve sabit hızla hava üflemesi yaparak etkili bir hava dağılımı sağlar. Bu özelliği, özellikle belirli alanlara yönlendirilmiş hava akışı gerektiren mekanlar için idealdir. Lastik contalı kanal bağlantısı, Spiro sistem kanallarına uyumluluğu sayesinde kolay montaj ve sızdırmazlık sağlar. Hava debisinin ihtiyaca göre ayarlanabilmesi için difüzörün boğaz kısmına kolon klapesi eklenebilir. Dekoratif tasarımı, estetik bir görünüm aranan mekanlarda kullanımı ideal kılar, bu sayede hem fonksiyonel hem de görsel bir uyum sunar.
Genel Özellikler
- X Yarı Dairesel Deplasmanlı Difüzör üfleme havasının mahalle 180 derecelik yatay ve sabit bir hızla yayılmasını sağlar.
- X Kanal bağlantısı lastik contalıdır. Spiro sistem kanallara uyumludur.
- X Hava debisini ayarlayabilmek için boğaz kısmında kolon klapesi konulabilir.
- X Dekoratif görünümü sayesinde estetik görünüm istenen yerlerde rahatlıkla kullanılabilir.
Malzeme
- STANDART: Galvaniz sacdan üretim
- OPSİYONEL: 304 kalite paslanmaz sacdan

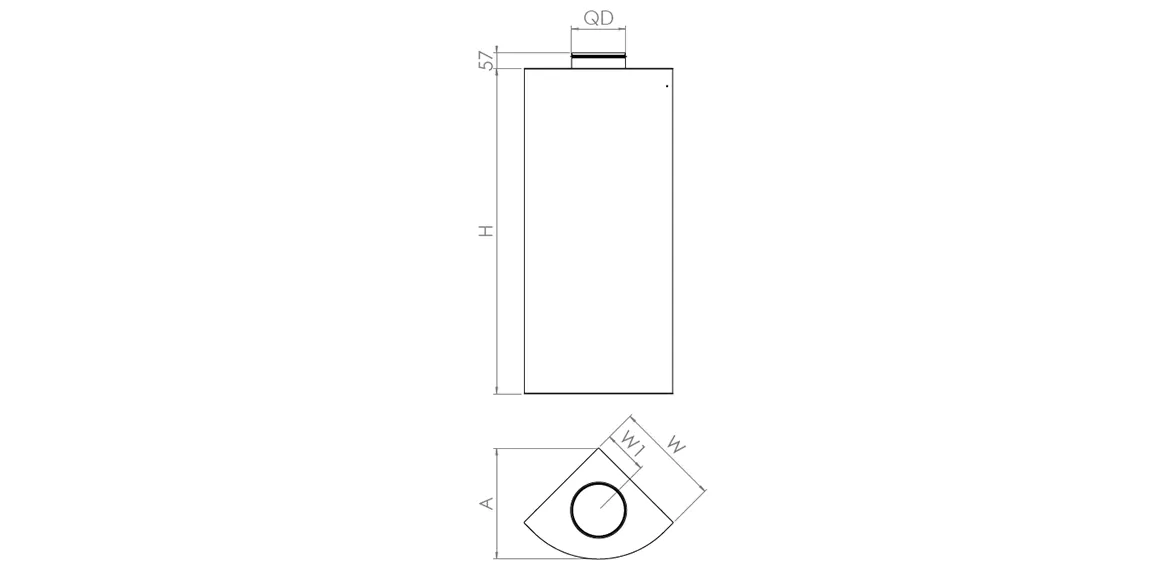

Kasa Tipleri / Ölçülendirme
Ağırlıklar değişiklik gösterebilir.
MODEL | W | W1 | H | ØD | A |
Ø125 | 280 | 108 | 600 | 124 | 295 |
Ø200 | 390 | 163 | 1200 | 199 | 410 |
Ø250 | 440 | 180 | 1200 | 249 | 460 |
Ø315 | 515 | 214 | 1600 | 314 | 540 |
Ø400 | 620 | 262 | 2000 | 399 | 650 |
Ø500 | 750 | 325 | 2000 | 499 | 790 |
Ø630 | 900 | 375 | 2000 | 629 | 945 |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları ve Boyasız imalat
Seçim Tablosu
|
MODEL |
Boğaz Hava Hızı (m/s) |
Debi (m3/h) |
Basınç Kaybı (Pa) |
Ses Basıncı dB(A) |
|
Ø125 |
3,5 |
155 |
5 |
< 20 |
|
4 |
177 |
6 |
< 20 |
|
|
5 |
221 |
9 |
20 |
|
|
6 |
265 |
13 |
25 |
|
|
Ø200 |
3,5 |
395 |
5 |
< 20 |
|
4 |
452 |
6 |
< 20 |
|
|
5 |
565 |
10 |
23 |
|
|
6 |
678 |
14 |
29 |
|
|
Ø250 |
3,5 |
619 |
6 |
< 20 |
|
4 |
707 |
8 |
< 20 |
|
|
5 |
884 |
12 |
23 |
|
|
6 |
1060 |
17 |
28 |
|
|
Ø315 |
3 |
842 |
5 |
< 20 |
|
4 |
1122 |
9 |
< 20 |
|
|
5 |
1403 |
13 |
24 |
|
|
Ø400 |
3 |
1357 |
6 |
< 20 |
|
4 |
1809 |
11 |
< 20 |
|
|
5 |
2262 |
17 |
27 |
|
|
Ø500 |
3 |
2121 |
9 |
< 20 |
|
4 |
2827 |
15 |
23 |
|
|
5 |
3534 |
24 |
31 |
|
|
Ø630 |
3 |
3367 |
13 |
20 |
|
4 |
4489 |
23 |
29 |
|
|
5 |
5611 |
35 |
38 |
Montaj Şekli
- X Kanal Bağlantısı
Aksesuarlar
- X Damper
