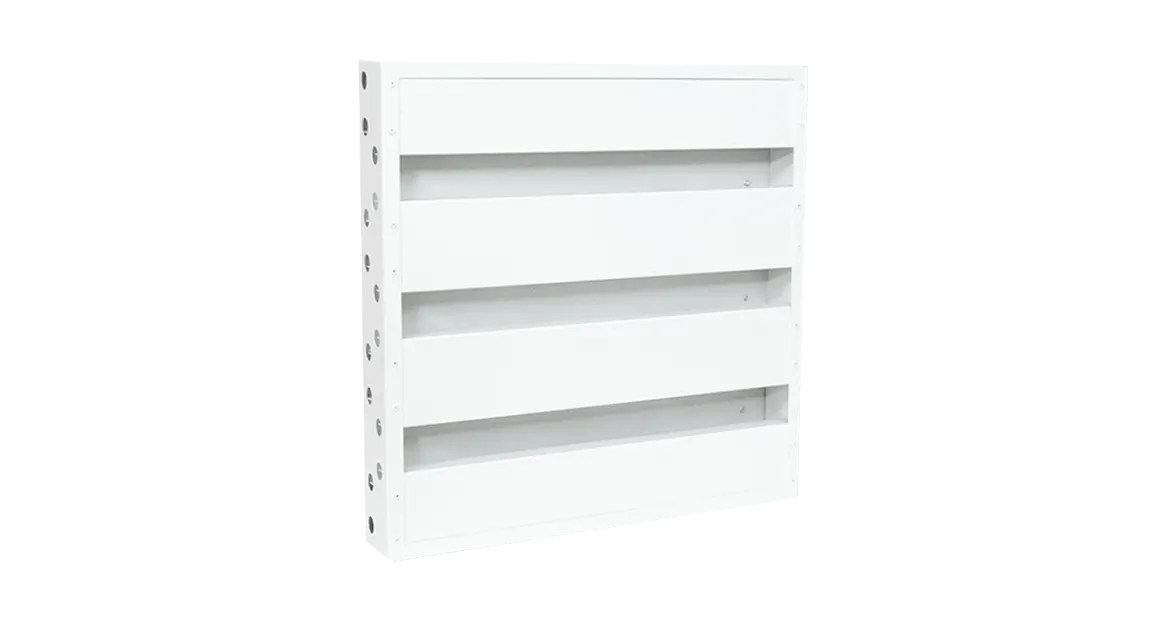

Kum Tutucu Panjur
Kum Tutucu Panjur, havalandırma sistemlerinin taze hava giriş noktalarında kum, toz, kar gibi maddelerin sisteme girmesini engellemek için tasarlanmıştır. Dikey konumlandırılan kanatları sayesinde, yakalanan partiküllerin panjurun altındaki deliklerden kolayca atılmasını sağlar, bu da panjurun kendini temizlemesine yardımcı olur. 150 mm x 150 mm'den başlayarak 1950 mm x 1950 mm'ye kadar çeşitli boyutlarda üretilen bu panjur, daha büyük ölçülerde grup montajı ile de sağlanabilmektedir. Galvaniz saçtan üretilen kasa ve kanatlar, dayanıklılık ve uzun ömür sunar. Panjur boğazında standart 10 mm x 10 mm kuş teli bulunur ve standart olarak RAL 9010 Elektrostatik toz boya ile boyanır, ancak müşteri isteğine bağlı olarak farklı RAL kodlarında da boyanabilir. Yüksek korozyon mukavemeti sayesinde zorlu hava koşullarında bile etkili koruma sağlar.
Genel Özellikler
- X Kum Tutucu Panjur havalandırma sistemlerinde taze hava giriş noktalarında sistem içine kum, toz, kar vb. maddelerin girmesini engellemek amacıyla kullanılmaktadır.
- X Yakalanan parçaların panjur altında bulunan deliklerden kolay atılabilmesi amacıyla kanatlar dikey olarak konumlandırılmaktadır. Bu sayede panjurun kendi kendini temizlemesi sağlanmaktadır.
- X Tek parça olarak 150 mm x 150 mm ölçüsünden 1950 mm x 1950 mm ölçüsüne kadar üretilebilmektedir. Daha yüksek ölçülerde grup montaj yapılmaktadır.
- X Kasa ve kanatlar galvaniz saçtan üretilmektedir.
- X Panjur boğazında standart olarak 10 mm x 10 mm kuş teli bulunmaktadır.
- X Standart olarak RAL 9010 Elektrostatik toz boya ile boyanır. Müşteri talebi doğrultusunda farklı RAL kodlarında da boyanabilmektedir. Yüksek korozyon mukavemetine sahiptir.
Malzeme
- STANDART: Galvaniz saçtan üretim
- OPSİYONEL: X
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | Galvaniz Kasa | W + 110 mm / H + 110 mm (Boğaz Derinlik = 45 mm)-(Çerçeve Derinlik = 75 mm) |
| Opsiyonel | X | X |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları ve Boyasız imalat
1 m/s Hava Hızına Göre Seçim Tablosu
|
Debi (m3/h) |
H YÜKSEKLİK (mm) |
||||||||||||
|
150 |
300 |
450 |
600 |
750 |
900 |
1050 |
1200 |
1350 |
1500 |
1800 |
1950 |
||
|
W GENİŞLİK (mm) |
150 |
81 |
162 |
243 |
324 |
405 |
486 |
567 |
648 |
729 |
810 |
972 |
1.053 |
|
300 |
162 |
324 |
486 |
648 |
810 |
972 |
1.134 |
1.296 |
1.458 |
1.620 |
1.944 |
2.106 |
|
|
450 |
243 |
486 |
729 |
972 |
1.215 |
1.458 |
1.701 |
1.944 |
2.187 |
2.430 |
2.916 |
3.159 |
|
|
600 |
324 |
648 |
972 |
1.296 |
1.620 |
1.944 |
2.268 |
2.592 |
2.916 |
3.240 |
3.888 |
4.212 |
|
|
750 |
405 |
810 |
1.215 |
1.620 |
2.025 |
2.430 |
2.835 |
3.240 |
3.645 |
4.050 |
4.860 |
5.265 |
|
|
900 |
486 |
972 |
1.458 |
1.944 |
2.430 |
2.916 |
3.402 |
3.888 |
4.374 |
4.860 |
5.832 |
6.318 |
|
|
1050 |
567 |
1.134 |
1.701 |
2.268 |
2.835 |
3.402 |
3.969 |
4.536 |
5.103 |
5.670 |
6.804 |
7.371 |
|
|
1200 |
648 |
1.296 |
1.944 |
2.592 |
3.240 |
3.888 |
4.536 |
5.184 |
5.832 |
6.480 |
7.776 |
8.424 |
|
|
1350 |
729 |
1.458 |
2.187 |
2.916 |
3.645 |
4.374 |
5.103 |
5.832 |
6.561 |
7.290 |
8.748 |
9.477 |
|
|
1500 |
810 |
1.620 |
2.430 |
3.240 |
4.050 |
4.860 |
5.670 |
6.480 |
7.290 |
8.100 |
9.720 |
10.530 |
|
|
1650 |
891 |
1.782 |
2.673 |
3.564 |
4.455 |
5.346 |
6.237 |
7.128 |
8.019 |
8.910 |
10.692 |
11.583 |
|
|
1800 |
972 |
1.944 |
2.916 |
3.888 |
4.860 |
5.832 |
6.804 |
7.776 |
8.748 |
9.720 |
1,968 |
2,207 |
|
|
1950 |
1.053 |
2.106 |
3.159 |
4.212 |
5.265 |
6.318 |
7.371 |
8.424 |
9.477 |
10.530 |
2,249 |
2,522 |
|
1,5 m/s Hava Hızına Göre Seçim Tablosu
|
Debi (m3/h) |
H YÜKSEKLİK (mm) |
||||||||||||
|
150 |
300 |
450 |
600 |
750 |
900 |
1050 |
1200 |
1350 |
1500 |
1800 |
1950 |
||
|
W GENİŞLİK (mm) |
150 |
122 |
243 |
365 |
486 |
608 |
729 |
851 |
972 |
1.094 |
1.215 |
1.458 |
1.580 |
|
300 |
243 |
486 |
729 |
972 |
1.215 |
1.458 |
1.701 |
1.944 |
2.187 |
2.430 |
2.916 |
3.159 |
|
|
450 |
365 |
729 |
1.094 |
1.458 |
1.823 |
2.187 |
2.552 |
2.916 |
3.281 |
3.645 |
4.374 |
4.739 |
|
|
600 |
486 |
972 |
1.458 |
1.944 |
2.430 |
2.916 |
3.402 |
3.888 |
4.374 |
4.860 |
5.832 |
6.318 |
|
|
750 |
608 |
1.215 |
1.823 |
2.430 |
3.038 |
3.645 |
4.253 |
4.860 |
5.468 |
6.075 |
7.290 |
7.898 |
|
|
900 |
729 |
1.458 |
2.187 |
2.916 |
3.645 |
4.374 |
5.103 |
5.832 |
6.561 |
7.290 |
8.748 |
9.477 |
|
|
1050 |
851 |
1.701 |
2.552 |
3.402 |
4.253 |
5.103 |
5.954 |
6.804 |
7.655 |
8.505 |
10.206 |
11.057 |
|
|
1200 |
972 |
1.944 |
2.916 |
3.888 |
4.860 |
5.832 |
6.804 |
7.776 |
8.748 |
9.720 |
11.664 |
12.636 |
|
|
1350 |
1.094 |
2.187 |
3.281 |
4.374 |
5.468 |
6.561 |
7.655 |
8.748 |
9.842 |
10.935 |
13.122 |
14.216 |
|
|
1500 |
1.215 |
2.430 |
3.645 |
4.860 |
6.075 |
7.290 |
8.505 |
9.720 |
10.935 |
12.150 |
14.580 |
15.795 |
|
|
1650 |
1.337 |
2.673 |
4.010 |
5.346 |
6.683 |
8.019 |
9.356 |
10.692 |
12.029 |
13.365 |
16.038 |
17.375 |
|
|
1800 |
1.458 |
2.916 |
4.374 |
5.832 |
7.290 |
8.748 |
10.206 |
11.664 |
13.122 |
14.580 |
17.496 |
18.954 |
|
|
1950 |
1.580 |
3.159 |
4.739 |
6.318 |
7.898 |
9.477 |
11.057 |
12.636 |
14.216 |
15.795 |
18.954 |
20.534 |
|
Ağırlık Tablosu
Verilmiş olan ağırlık değerleri ± %10'dur|
KG |
H YÜKSEKLİK (mm) |
||||||||||||
|
150 |
300 |
450 |
600 |
750 |
900 |
1050 |
1200 |
1350 |
1500 |
1800 |
1950 |
||
|
W GENİŞLİK (mm) |
150 |
2,3 |
3,3 |
4,3 |
5,3 |
6,4 |
7,4 |
8,4 |
9,4 |
10,4 |
11,4 |
13,4 |
14,4 |
|
300 |
3,4 |
4,7 |
6,1 |
7,4 |
8,7 |
10,1 |
11,4 |
12,7 |
14,1 |
15,4 |
18,1 |
19,4 |
|
|
450p |
4,5 |
6,1 |
7,8 |
9,4 |
11,1 |
12,8 |
14,4 |
16,1 |
17,7 |
19,4 |
22,7 |
24,4 |
|
|
600 |
5,6 |
7,5 |
9,5 |
11,5 |
13,5 |
15,5 |
17,4 |
19,4 |
21,4 |
23,4 |
27,3 |
29,3 |
|
|
750 |
6,6 |
8,9 |
11,2 |
13,5 |
15,9 |
18,2 |
20,5 |
22,8 |
25,1 |
27,4 |
32,0 |
34,3 |
|
|
900 |
7,7 |
10,3 |
13,0 |
15,6 |
18,2 |
20,9 |
23,5 |
26,1 |
28,7 |
31,4 |
36,6 |
39,3 |
|
|
1050 |
8,8 |
11,7 |
14,7 |
17,6 |
20,6 |
23,6 |
26,5 |
29,5 |
32,4 |
35,4 |
41,3 |
44,2 |
|
|
1200 |
9,9 |
13,1 |
16,4 |
19,7 |
23,0 |
26,3 |
29,5 |
32,8 |
36,1 |
39,4 |
45,9 |
49,2 |
|
|
1350 |
10,9 |
14,5 |
18,1 |
21,7 |
25,3 |
29,0 |
32,6 |
36,2 |
39,8 |
43,4 |
50,6 |
54,2 |
|
|
1500 |
12,0 |
15,9 |
19,9 |
23,8 |
27,7 |
31,6 |
35,6 |
39,5 |
43,4 |
47,4 |
55,2 |
59,1 |
|
|
1650 |
13,1 |
17,4 |
21,6 |
25,8 |
30,1 |
34,3 |
38,6 |
42,8 |
47,1 |
51,3 |
10.692 |
11.583 |
|
|
1800 |
14,2 |
18,8 |
23,3 |
27,9 |
32,5 |
37,0 |
41,6 |
46,2 |
50,8 |
55,3 |
1,968 |
2,207 |
|
|
1950 |
15,3 |
20,2 |
25,1 |
30,0 |
34,8 |
39,7 |
44,6 |
49,5 |
54,4 |
59,3 |
2,249 |
2,522 |
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 15 mm / H + 15 mm |
Aksesuarlar
- X Tel Kafes
