Lineer Menfez

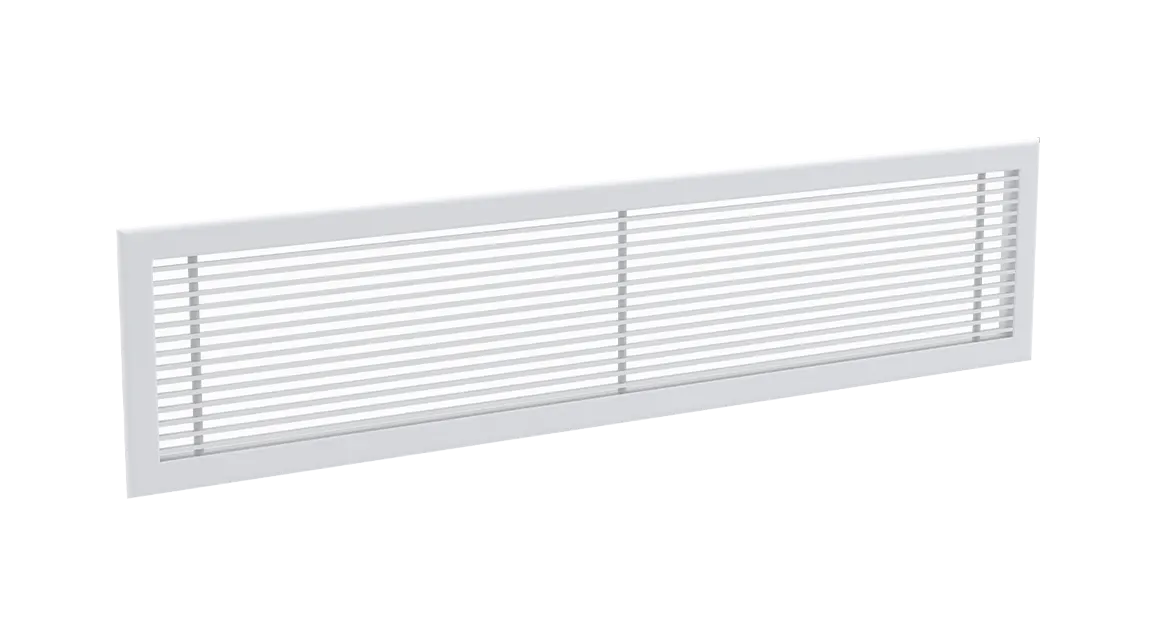

Lineer Menfez, havalandırma ve klima sistemlerinin hem emiş hem de üfleme ihtiyaçları için ideal bir çözüm sunar. Fan-coil, konvektör ve radyatör gibi sistemlerle kullanıldığında, şık tasarımı ve dekoratif görünümü ile mimariye mükemmel bir uyum sağlar, bu da onu cihazların üfleme ve emiş noktaları için popüler bir seçim yapar. Bu menfez, hem yatay hem de dikey uygulamalar için uygundur ve yatay montajlarda, tavana yakın yerleştirildiğinde coanda etkisi yaratarak hava akışını optimize eder. Sağlam bir kasa ve sabit kanat grubundan oluşan bu menfez, standart eğimli kanat yapısı sayesinde havayı açılı bir şekilde dağıtarak etkili bir hava akışı sağlar.
Genel Özellikler
- X Lineer Menfez havalandırma ve klima sistemlerinde emiş ve üfleme menfezi olarak kullanılmaktadır. Fan-coil, konvektör, radyatör gibi sistemlerin bulunduğu yerlerde mimariye uyum sağlayacak şık tasarım ve dekoratif görünüme sahip olmasından dolayı cihazların üfleme ve emiş ağızlarında en çok tercih edilen üründür. Üfleme menfezi olarak da kullanılabilmektedir.
- X Yatay veya dikey uygulamalarda kullanılması uygundur. Yatay uygulamalarda tavana yakın (200-300 mm) monte edilmesi durumunda coanda etkisi oluşturmaktadır.
- X İki ana parçası olan kasa ve sabit kanat grubundan oluşmaktadır.
- X Üfleme havası standart kullanılan eğimli kanat yapısı sayesinde açılı olarak dağıtılmaktadır.
Malzeme
- STANDART: Alüminyum 6063 ekstrüzyon profil üretim
- OPSİYONEL: AISI 304 kalite paslanmaz üretim
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | 31 mm Kasa | W + 53,4 mm / H + 53,4 mm (Derinlik = 30 mm) |
| Opsiyonel | 22 mm Kasa | W + 42 mm / H + 42 mm (Derinlik = 31,8 mm) |
| Klipin Kasa | W + 59,2 mm / H + 59,2 mm (Derinlik = 30 mm) | |
| Paslanmaz Kasa | W + 58,4 mm / H + 58,4 mm (Derinlik = 30 mm) |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları, Mat ve metalik bir görünüm için mat alüminyum eloksal kaplama, Boyasız imalat
Üretim Ölçüleri ve Efektif Alan
|
EFEKTİF ALAN [m²] |
H YÜKSEKLİK (mm) |
|||||||||||
|
75 |
100 |
200 |
300 |
400 |
500 |
600 |
1000 |
1500 |
2000 |
2500 |
||
|
W GENİŞLİK (mm) |
150 |
0,009 |
0,012 |
0,023 |
0,035 |
0,047 |
0,058 |
0,070 |
0,116 |
0,174 |
0,232 |
0,290 |
|
200 |
0,012 |
0,016 |
0,031 |
0,047 |
0,062 |
0,077 |
0,093 |
0,155 |
0,232 |
0,310 |
0,387 |
|
|
300 |
0,017 |
0,023 |
0,047 |
0,070 |
0,093 |
0,116 |
0,139 |
0,232 |
0,349 |
0,465 |
0,581 |
|
|
400 |
0,023 |
0,031 |
0,062 |
0,093 |
0,124 |
0,155 |
0,186 |
0,310 |
0,465 |
0,620 |
0,774 |
|
|
500 |
0,029 |
0,039 |
0,077 |
0,116 |
0,155 |
0,194 |
0,232 |
0,387 |
0,581 |
0,774 |
0,968 |
|
|
600 |
0,035 |
0,047 |
0,093 |
0,139 |
0,186 |
0,232 |
0,279 |
0,465 |
0,697 |
0,929 |
1,162 |
|
|
700 |
0,041 |
0,054 |
0,108 |
0,163 |
0,217 |
0,271 |
0,325 |
0,542 |
|
|
|
|
|
800 |
0,047 |
0,062 |
0,124 |
0,186 |
0,248 |
0,310 |
0,372 |
0,620 |
|
|
|
|
|
900 |
0,052 |
0,070 |
0,139 |
0,209 |
0,279 |
0,349 |
0,418 |
0,697 |
|
|
|
|
|
1000 |
0,058 |
0,077 |
0,155 |
0,232 |
0,310 |
0,387 |
0,465 |
0,774 |
|
|
|
|
|
1200 |
0,070 |
0,093 |
0,186 |
0,279 |
0,372 |
0,465 |
0,558 |
|
|
|
|
|
|
1400 |
0,081 |
0,108 |
0,217 |
0,325 |
0,434 |
0,542 |
0,650 |
|
|
|
|
|
|
1800 |
0,105 |
0,139 |
0,279 |
0,418 |
0,558 |
0,697 |
0,836 |
|
|
|
|
|
|
2000 |
0,116 |
0,155 |
0,310 |
0,465 |
0,620 |
0,774 |
0,929 |
|
|
|
|
|
|
2250 |
0,131 |
0,174 |
0,349 |
0,523 |
0,697 |
0,871 |
1,045 |
|
|
|
|
|
|
2500 |
0,145 |
0,194 |
0,387 |
0,581 |
0,774 |
0,968 |
1,162 |
|
|
|
|
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 15 mm / H + 15 mm |
| Uzun Klipsli | W + 10 mm / H + 10 mm |
| Kısa Klipsli | W + 15 mm / H + 15 mm |
| Klipin | ( 600 mm x 600 mm) |
| Mandallı | W <= 1000 (W+30 mm) x (H+15 mm) |
| W > 1000 (W+15 mm) x (H+30 mm) | |
| Köprülü | W + 15 mm / H + 15 mm |
| Karolaj | (595 mm x 595 mm) |
Aksesuarlar
- Zıt Kanatlı Damper
- Tel Kafes
- Plenum Box
- Kör Kasalı
- Elyaf Filtre
- Poliüretan Filtre
