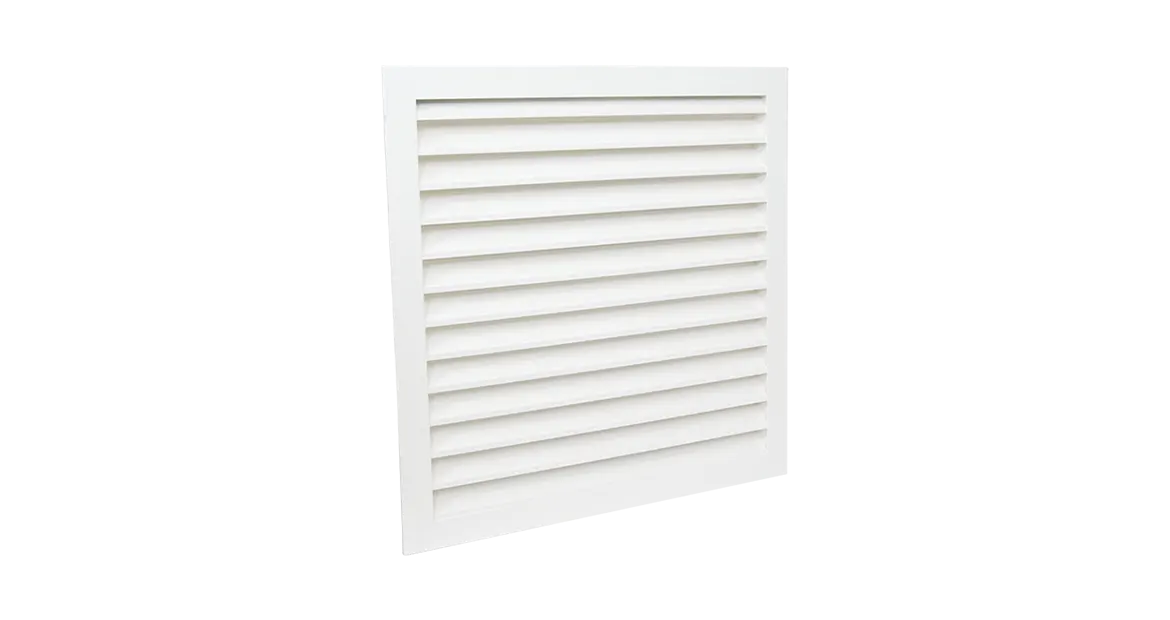

Prizmatik Dış Hava Panjuru
Dış Hava Panjuru, havalandırma sistemlerinde temel bir rol oynar; taze hava akışını sağlarken, sistem içine yağmur, kar, yabancı madde ve canlıların girişini önleyerek koruma sağlar. 100 mm x 100 mm'den başlayıp 2300 mm x 2100 mm'ye kadar çeşitli ölçülerde tek parça halinde üretilebilirken, daha büyük boyutlar için grup montaj seçeneği mevcuttur. Kasa ve kanatlarının alüminyum profilden üretilmesi, hem dayanıklılık hem de hafiflik sağlar. Panjurun boğaz kısmında standart olarak bulunan 10 mm x 10 mm kuş teli, küçük canlıların ve nesnelerin sisteme girmesini engeller. Ayrıca, yüksek korozyon mukavemeti sayesinde çeşitli hava koşullarına karşı uzun süreli direnç gösterir, böylece sistemlerin güvenliğini ve verimliliğini artırır.
Genel Özellikler
- X Dış Hava Panjuru, havalandırma sistemlerinde taze hava girişi sağlamak ve egzoz havası atış noktalarında sistem içerisine yağmur, kar, yabancı madde ve canlıların girmesini engellemek amacıyla kullanılmaktadır.
- X Tek parça olarak 100 mm x 100 mm ölçüsünden 2300 mm x 2100 mm ölçüsüne kadar üretilebilmektedir. Daha yüksek ölçülerde grup montaj yapılmaktadır.
- X Kasa ve kanatlar alüminyum profilden üretilmektedir. Panjur boğazında standart olarak 10 mm x 10 mm kuş teli bulunmaktadır.
- X Yüksek korozyon mukavemetine sahiptir.
Malzeme
- STANDART: Alüminyum profilden üretim
- OPSİYONEL: X
Kasa Tipleri / Ölçülendirme
| KASA TİPLERİ | Kasa | Çerçeve Ölçüsü |
|---|---|---|
| Standart | 32,5 mm Kasa | W + 65 mm / H + 65 mm (Derinlik = 55 mm) |
| Opsiyonel | X | X |
Yüzey Kaplama
- STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
- OPSİYONEL: Farklı RAL renk kodları ve Boyasız imalat
Üretim Ölçüleri ve Efektif Alan
|
EFEKTİF ALAN [m²] |
H YÜKSEKLİK (mm) |
||||||||||||
|
100 |
200 |
400 |
600 |
800 |
1000 |
1100 |
1300 |
1500 |
1700 |
1900 |
2100 |
||
|
W GENİŞLİK (mm) |
100 |
0,004 |
0,013 |
0,026 |
0,043 |
0,055 |
0,072 |
0,081 |
0,098 |
0,111 |
0,128 |
0,141 |
0,158 |
|
200 |
0,009 |
0,026 |
0,051 |
0,085 |
0,111 |
0,145 |
0,162 |
0,196 |
0,222 |
0,256 |
0,281 |
0,315 |
|
|
300 |
0,013 |
0,038 |
0,077 |
0,128 |
0,166 |
0,217 |
0,243 |
0,294 |
0,332 |
0,383 |
0,422 |
0,473 |
|
|
400 |
0,017 |
0,051 |
0,102 |
0,170 |
0,222 |
0,290 |
0,324 |
0,392 |
0,443 |
0,511 |
0,562 |
0,630 |
|
|
500 |
0,021 |
0,064 |
0,128 |
0,213 |
0,277 |
0,362 |
0,405 |
0,490 |
0,554 |
0,639 |
0,703 |
0,788 |
|
|
600 |
0,026 |
0,077 |
0,153 |
0,256 |
0,332 |
0,435 |
0,486 |
0,588 |
0,665 |
0,767 |
0,843 |
0,946 |
|
|
700 |
0,030 |
0,089 |
0,179 |
0,298 |
0,388 |
0,507 |
0,567 |
0,686 |
0,775 |
0,895 |
0,984 |
1,103 |
|
|
800 |
0,034 |
0,102 |
0,204 |
0,341 |
0,443 |
0,579 |
0,648 |
0,784 |
0,886 |
1,022 |
1,125 |
1,261 |
|
|
900 |
0,038 |
0,115 |
0,230 |
0,383 |
0,498 |
0,652 |
0,728 |
0,882 |
0,997 |
1,150 |
1,265 |
1,419 |
|
|
1000 |
0,043 |
0,128 |
0,256 |
0,426 |
0,554 |
0,724 |
0,809 |
0,980 |
1,108 |
1,278 |
1,406 |
1,576 |
|
|
1200 |
0,051 |
0,153 |
0,307 |
0,511 |
0,665 |
0,869 |
0,971 |
1,176 |
1,329 |
1,534 |
1,687 |
1,891 |
|
|
1400 |
0,060 |
0,179 |
0,358 |
0,596 |
0,775 |
1,014 |
1,133 |
1,372 |
1,551 |
1,789 |
1,968 |
2,207 |
|
|
1600 |
0,068 |
0,204 |
0,409 |
0,682 |
0,886 |
1,159 |
1,295 |
1,568 |
1,772 |
2,045 |
2,249 |
2,522 |
|
|
1800 |
0,077 |
0,230 |
0,460 |
0,767 |
0,997 |
1,304 |
1,457 |
1,764 |
1,994 |
2,300 |
2,530 |
2,837 |
|
|
2000 |
0,085 |
0,256 |
0,511 |
0,852 |
1,108 |
1,448 |
1,619 |
1,960 |
2,215 |
2,556 |
2,812 |
3,152 |
|
|
2300 |
0,098 |
0,294 |
0,588 |
0,980 |
1,274 |
1,666 |
1,862 |
2,254 |
2,547 |
2,939 |
3,233 |
3,625 |
|
Montaj Seçenekleri / Delik Ölçüleri
| Montaj Şekli | Delik Ölçüsü |
| Vidalı | W + 15 mm / H + 15 mm |
Aksesuarlar
- Tel Kafes
