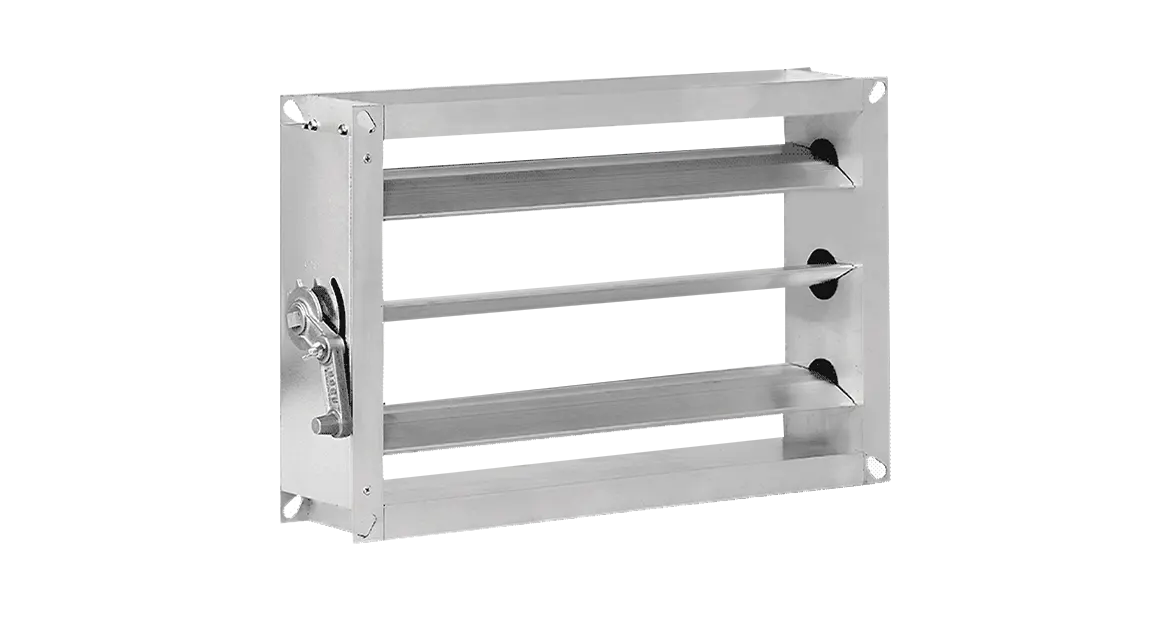

Prizmatik Hava Ayar Damperi
Prizmatik Hava Ayar Damperi, havalandırma tesisatlarında branşmanlar arası hava miktarı ve basınç kontrolünü ayarlamak amacıyla kullanılır. Aerodinamik kanat yapısı sayesinde, sistemde düşük basınç kaybı oluşturarak verimliliği artırır. Damper kanat ayarı, kullanıcının ihtiyacına göre manuel kollu veya damper motoru ile yapılabilir, bu sayede hava akışı ve basıncı kolaylıkla ayarlanabilir ve sistemin genel performansı optimize edilir.
Genel Özellikler
- X Havalandırma tesisatlarında branşmanlar arası arası hava miktarı ve basınç kontrolünü ayarlamak için kullanılır.
- X Aerodinamik kanat yapısı sayesinde sistemde düşük basınç kaybı yaratır.
- X Elektrik akımının kesilmesi durumunda kanatlar sabit pozisyonda kalır bu sebepten motor kablolarının izole edilmesi gerekmektedir.
- X Damper kanat ayarı manuel kollu veya damper motoru ile yapılır.
Malzeme
- STANDART:
- X Kasa: Alüminyum
- X Kanat: Alüminyum
- OPSİYONEL:
- X Kasa: Galvaniz
- X Kanat: Galvaniz
Kasa Tipleri / Ölçülendirme
|
GENİŞLİK W (mm) |
100 |
400 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
2500 |
|
YÜKSEKLİK H (mm) |
100 |
200 |
300 |
400 |
500 |
700 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
Basınç Kaybı Ve Ses Basınç Değeri
|
|
Kanat Açısı |
|||
|
Tam Açık |
30o |
45o |
60o |
|
|
Hava Hızı (m/s) |
ΔP (Pa) |
|||
|
1 |
<5 |
<5 |
<5 |
25 |
|
2 |
<5 |
<5 |
8 |
40 |
|
4 |
<5 |
8 |
32 |
160 |
|
6 |
<5 |
14 |
55 |
275 |
|
8 |
9 |
25 |
98 |
490 |
|
10 |
13 |
36 |
142 |
710 |
|
|
Kanat Açısı |
|||
|
Tam Açık |
30o |
45o |
60o |
|
|
Hava Hızı (m/s) |
dB(A) |
|||
|
1 |
<40 |
<40 |
<40 |
<40 |
|
2 |
<40 |
<40 |
<40 |
45 |
|
4 |
<40 |
<40 |
<40 |
50 |
|
6 |
<40 |
<40 |
45 |
55 |
|
8 |
<40 |
<40 |
50 |
>60 |
|
10 |
<40 |
45 |
50 |
>60 |
Aktüatörler
|
|
Motor Kod |
Kontrol |
Voltaj |
Tork |
Switch |
|
Aç Kapa Motor |
LM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
5 Nm |
– |
|
LM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
5 Nm |
– |
|
|
LM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
5 Nm |
S2A |
|
|
LM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
5 Nm |
S2A |
|
|
NM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
10 Nm |
– |
|
|
NM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
10 Nm |
– |
|
|
NM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
10 Nm |
S2A |
|
|
NM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
10 Nm |
S2A |
|
|
SM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
20 Nm |
– |
|
|
SM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
20 Nm |
– |
|
|
SM230A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
100 – 240 V AC |
20 Nm |
S2A |
|
|
SM24A |
1 kablolu kontrol (Aç Kapa) 2 kablolu kontrol (3-nokta) |
24 V AC/DC |
20 Nm |
S2A |
|
|
Hızlı Tepkimeli Aç Kapa Motor |
SMQ24A |
1 kablolu kontrol (Aç Kapa) |
24 V AC/DC |
16 Nm |
– |
|
Yay Geri Dönüşlü Aç Kapa Motor |
NF24A |
Voltaj Aç Kapa |
24 V AC/DC |
10 Nm |
– |
|
Oransal Motor |
LM24A-SR |
2 – 10 V DC |
24 V AC/DC |
5 Nm |
– |
|
NM24A-SR |
2 – 10 V DC |
24 V AC/DC |
10 Nm |
– |
|
|
SM24A-SR |
2 – 10 V DC |
24 V AC/DC |
20 Nm |
– |
|
|
Yay Geri Dönüşlü Oransal Motor |
NF24A-SR |
2 – 10 V DC |
24 V AC/DC |
10 Nm |
– |
