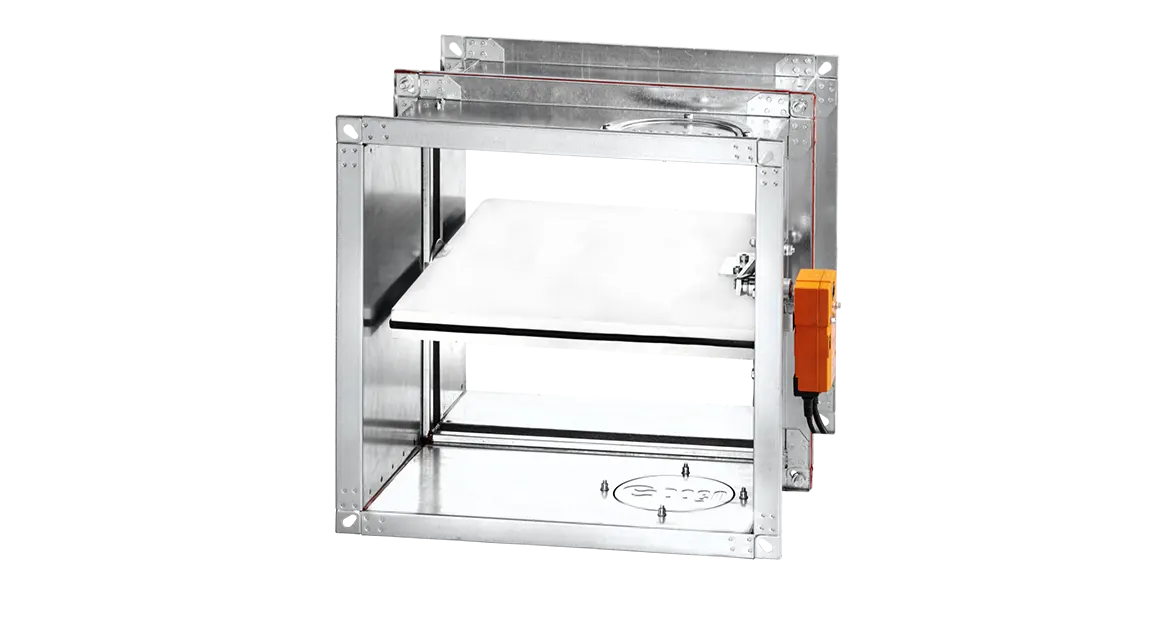

Prizmatik Yangın Damperi (EN 1366-2)

Prizmatik Yangın Damperi (EN 1366-2), yangın anında odalar arası alev ve dumanın geçişini engellemek amacıyla kullanılır. EN 1366-2:2015 standardına göre 120 dakikalık Yangına Dayanım Testine tabi tutulmuş ve EN 13501-3:2005+A1:2009 standardına göre EI 120 (ve, ho i<->o) S yangına dayanım sınıfı koşullarını karşılamıştır. 200 x 200 mm'den 1300 x 800 mm'ye kadar çeşitli boyutlarda üretilebilen bu damper, kanat çalışma esnasında standart olarak açık pozisyonda bulunur ve 24V AC/DC - 230V AC besleme voltajlı yay geri dönüşü servo motoru ile çalışan kapanma mekanizmasına sahiptir. Elektrik akımının kesilmesi durumunda, kanat otomatik olarak kapanır. Tavana ve duvara montaj için uygundur ve 120 dakika boyunca iletkenlik, sızdırmazlık ve bütünlüğünü koruduğuna dair testler, akreditasyon sahibi firma tarafından gerçekleştirilmiştir.

Prizmatik Yangın Damperi (EN 1366-2)

Genel Özellikler

  • X Yangın anında odalar arası alev ve dumanın geçişini engellemek için kullanılır.
  • X EN 1366-2:2015 standardına göre 120 dakikalık Yangına Dayanım Testine tabi tutulmuştur. EN 13501-3:2005+A1:2009 standardına göre EI 120 (ve, ho i<->o) S yangına dayanım sınıfı koşulları sağlanmıştır.
  • X Kanat çalışma esnasında standart olarak açık pozisyondadır, kanadın kapanma mekanizması 24V AC/DC -230V AC besleme voltajlı yay geri dönüşü servo motoru ile çalışmaktadır. Elektrik akımı kesilmesi durumunda kanat kendini otomatik olarak kapatmaktadır.
  • X Tavana ve duvara montaj için uygundur.
  • X 120 dakika boyunca iletkenlik, sızdırmazlık ve bütünlüğünü koruduğuna dair testleri gerçekleştirilirmiştir akreditasyon sahibi firma tarafından.

Malzeme

  • STANDART:
  • X Kasa: 1,20 Galvaniz Saç
  • X Kanat: Kalsiyum Silikat
  • X Kasa İçi Conta: Intumescent Conta (Isıyla Kabaran)
  • X Kanat Contası: Yanmaz Conta
  • X Kanat Burcu: Pirinç Çubuk
  • X Kanat Yatağı: Paslanmaz Saç
  • X Kanat Kolu: Galvaniz
  • X Kanat Mili: Çelik Otomat
  • OPSİYONEL: X

Kasa Tipleri / Ölçülendirme

GENİŞLİK W (mm)

200

300

400

500

600

800

1000

1100

1200

1300

YÜKSEKLİK H (mm)

200

250

300

350

400

600

700

800

Yüzey Kaplama

  • STANDART: X Galvaniz Kasa
  • OPSİYONEL: X İzoleli Dış Kasa

Damper Ağırlık Tablosu

W / H

(Kg)

200

250

300

350

400

450

500

600

700

800

200

10,3

11,2

12,2

13,1

14,1

15,1

16

250

11,2

12,3

13,4

14,4

15,5

16,6

17,6

300

12,2

13,4

14,5

15,7

16,9

18,1

19,2

21,6

23,9

26,3

350

13,1

14,4

15,7

17

18,3

19,6

20,8

23,4

25,9

28,5

400

14,1

15,5

16,9

18,3

19,7

21,1

22,5

25,3

28,1

30,9

450

15,1

16,6

18,1

19,6

21,1

22,6

24,1

27,1

30,1

33,1

500

16

17,6

19,2

20,8

22,5

24,1

25,7

29

32,2

35,5

600

17,9

19,8

21,6

23,4

25,3

27,1

28,9

32,6

36,2

39,9

700

19,8

21,9

23,9

26

28,1

30,1

32,2

36,4

40,5

44,7

800

21,8

24

26,3

28,6

30,8

33,1

35,4

39,9

44,5

49

900

23,7

26,2

28,6

31,1

33,6

36

38,5

43,5

45,4

53,4

1000

25,6

28,3

31

33,7

36,4

39,1

41,8

47,2

52,6

58

1100

27,5

30,4

33,3

36,3

39,2

42,1

45,1

51

56,9

62,8

1200

29,4

32,6

35,7

38,8

42

45,1

48,2

54,5

60,7

67

1300

31,4

24,7

38,1

41,4

44,7

48,1

51,4

58

64,7

71,3

Montaj Detayı

Dikey Montaj

200 mm kalınlığında 450kg/m³ yoğunluğundan yüksek yoğunluğa sahip ytong duvarayapılır. Sipariş ölçüsü W ve H olmak üzere (W+100 x H+100) olarak duvarboşaltılır. Montaj parçaları ve dübel ile damper duvara aşağıdaki belirtilenölçülerde monte edilir. Kalan boşluklara M7.5 basınç dayanımlı harçdoldurulur.
Prizmatik Yangın Damperi (EN 1366-2)

Yatay Montaj

200 mm kalınlığında beton duvara yapılır. Sipariş ölçüsü W ve H olmak üzere (W+100 x H+100) olarak duvar boşaltılır. Montaj parçaları ve dübel ile damper tavana aşağıdaki belirtilen ölçülerde monte edilir. Kalan boşluklara M7.5 basınç dayanımlı harç doldurulur.
Prizmatik Yangın Damperi (EN 1366-2)

Devreye Alma

Prizmatik Yangın Damperi (EN 1366-2)
