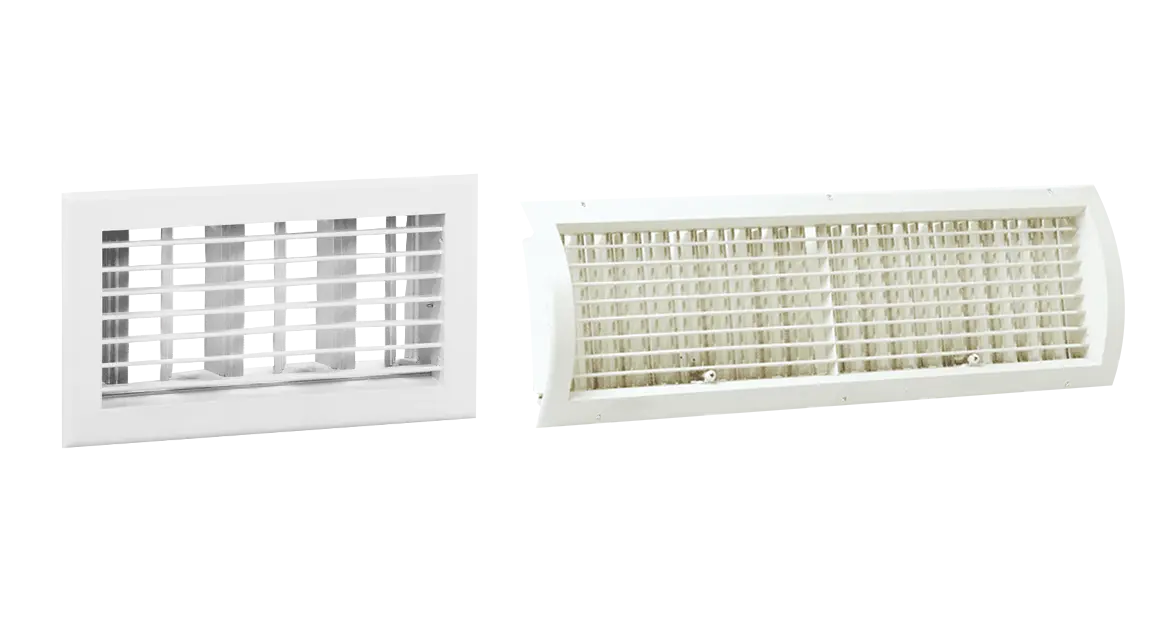

Tek Sıra Kanatlı Menfez

Tek Sıra Kanatlı Menfez, havalandırma ve klima sistemlerinde esnek bir çözüm olarak tasarlanmıştır. Genellikle emiş menfezi olarak kullanılan bu cihaz, aynı zamanda üfleme menfezi olarak da işlev görebilir. Hem yatay hem de dikey uygulamalar için uygundur, bu sayede farklı mimari tasarımlara kolayca uyum sağlar. Menfezin iki temel bileşeni; sağlam bir kasa ve ayarlanabilir tek sıra yönlendirici kanat grubudur. Kanatlar, aerodinamik verimliliği artıran bir yapıya sahip olup, kullanıcı tarafından el ile kolayca ayarlanabilir. Bu özellikleriyle Tek Sıra Kanatlı Menfez, kullanıcı dostu ve verimli bir hava yönlendirme çözümü sunar.

Tek Sıra Kanatlı Menfez

Genel Özellikler

  • X Tek Sıra Kanatlı Menfez havalandırma ve klima sistemlerinde genel olarak emiş menfezi olarak kullanılır.
  • X Üfleme menfezi olarak da kullanılabilmektedir
  • X Yatay veya dikey uygulamalarda kullanılması uygundur.
  • X Tek sıra kanatlı menfez iki ana parçası olan kasa ve tek sıra yönlendirici kanat grubundan oluşmaktadır.
  • X Kanatları aerodinamik yapıya sahip olup el ile rahatlıkla ayarlanabilmektedir.

Malzeme

  • STANDART: Alüminyum 6063 ekstrüzyon profil üretim
  • OPSİYONEL: AISI 304 kalite paslanmaz üretim

Kasa Tipleri / Ölçülendirme

KASA TİPLERİ Kasa Çerçeve Ölçüsü
Standart 32 mm Kasa W + 62,6 mm / H + 62,6 mm (Derinlik = 31 mm)
Opsiyonel 22 mm Kasa W + 42 mm / H + 42 mm (Derinlik = 31,8 mm)
Klipin Kasa W + 59,2 mm / H + 59,2 mm (Derinlik = 30 mm)
Paslanmaz Kasa W + 57,8 mm / H + 57,8 mm (Derinlik = 30 mm)

Yüzey Kaplama

  • STANDART: RAL 9010 veya RAL 9016 Elektrostatik Toz Boya
  • OPSİYONEL: Farklı RAL renk kodları, Mat ve metalik bir görünüm için mat alüminyum eloksal kaplama, Boyasız imalat

Üretim Ölçüleri ve Efektif Alan

EFEKTİF ALAN [m²] H YÜKSEKLİK (mm)
50 100 200 300 400 500 600 700 800 900 1000
W GENİŞLİK (mm) 100 0.003 0.007 0.013 0.02 0.027 0.033 0.04 0.047 0.053 0.06 0.067
200 0.007 0.013 0.027 0.04 0.053 0.067 0.08 0.093 0.106 0.12 0.133
300 0.01 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18 0.2
400 0.013 0.027 0.053 0.08 0.106 0.133 0.16 0.186 0.213 0.24 0.266
500 0.017 0.033 0.067 0.1 0.133 0.166 0.2 0.233 0.266 0.299 0.333
600 0.02 0.04 0.08 0.12 0.16 0.2 0.24 0.28 0.319 0.359 0.399
700 0.023 0.047 0.093 0.14 0.186 0.233 0.28 0.326 0.373 0.419 0.466
800 0.027 0.053 0.106 0.16 0.213 0.266 0.319 0.373 0.426 0.479 0.532
900 0.03 0.06 0.12 0.18 0.24 0.299 0.359 0.419 0.479 0.539 0.599
1000 0.033 0.067 0.133 0.2 0.266 0.333 0.399 0.466 0.532 0.599 0.666
1100 0.037 0.073 0.146 0.22 0.293 0.366 0.439 0.512 0.586 0.659 0.732
1200 0.04 0.08 0.16 0.24 0.319 0.399 0.479



1300 0.043 0.087 0.173 0.26 0.346 0.433 0.519



1400 0.047 0.093 0.186 0.28 0.373 0.466 0.559



1500 0.05 0.1 0.2 0.299 0.399 0.499 0.599



1600 0.053 0.106 0.213 0.319 0.426 0.532 0.639



1700 0.057 0.113 0.226 0.339 0.453 0.566 0.679



1800 0.06 0.12 0.24 0.359 0.479 0.599 0.719



Montaj Seçenekleri / Delik Ölçüleri

Montaj Şekli Delik Ölçüsü
Vidalı W + 15 mm / H + 15 mm
Uzun Klipsli W + 15 mm / H + 15 mm
Kısa Klipsli W + 15 mm / H + 15 mm
Klipin ( 600 mm x 600 mm)
Mandallı H ≤ 300 (W+30 mm)x(H+15 mm)
H > 300 (W+15 mm)x(H 30 mm)
Köprülü W + 15 mm / H + 15 mm
Karolaj (595 mm x 595 mm)

Aksesuarlar

  • Zıt Kanatlı Damper
  • Tel Kafes
  • Plenum Box
  • Kör Kasalı
