VAV Box Ünitesi

VAV Box Ünitesi, değişken hava debili sistemler ve kanal basınç kontrol uygulamaları için tasarlanmıştır. 150 – 5000 m³/h arası yüksek hassasiyetle kalibrasyon yapabilme özelliği, bu üniteyi çeşitli hava akışı gereksinimlerine uygun kılar. Üretimde galvaniz veya paslanmaz malzeme seçenekleri mevcuttur, bu da farklı kullanım koşullarına göre dayanıklılık ve esneklik sağlar. Hava akışı ölçümü için ortalama fark basınç sensörüne sahip olan bu ünite, aynı zamanda bir kontrol damperi ve entegre susturucu içerir; bu da havadan yayılan gürültüyü azaltır ve sistemin verimliliğini artırır.

VAV Box Ünitesi
VAV Box Ünitesi

Genel Özellikler

  • X Değişken hava debili sistemler ve kanal basınç kontrol uygulamaları için kullanılır.
  • X 150 – 5000 m3/h arası yüksek hassasiyette kalibrasyon sağlanır.
  • X Galvaniz ya da paslanmaz imalat yapabilme özelliğine sahiptir.
  • X Hava akışı ölçümü için bir ortalama fark basınç sensörü, bir kontrol damperi ve havadan yayılan gürültüyü azaltmak için entegre susturucu içerir.

Malzeme

  • STANDART: X Galvaniz kaplı çelik kasa ve kanat X Kanatlar ve fark basınç tüpleri alüminyum profilden imal edilir. X Belimo damper motoru X Alüminyum ölçüm probu X Plastik Sensör Tüpleri
  • OPSİYONEL: X Paslanmaz kaplı çelik kasa ve kanat

Kasa Tipleri / Ölçülendirme

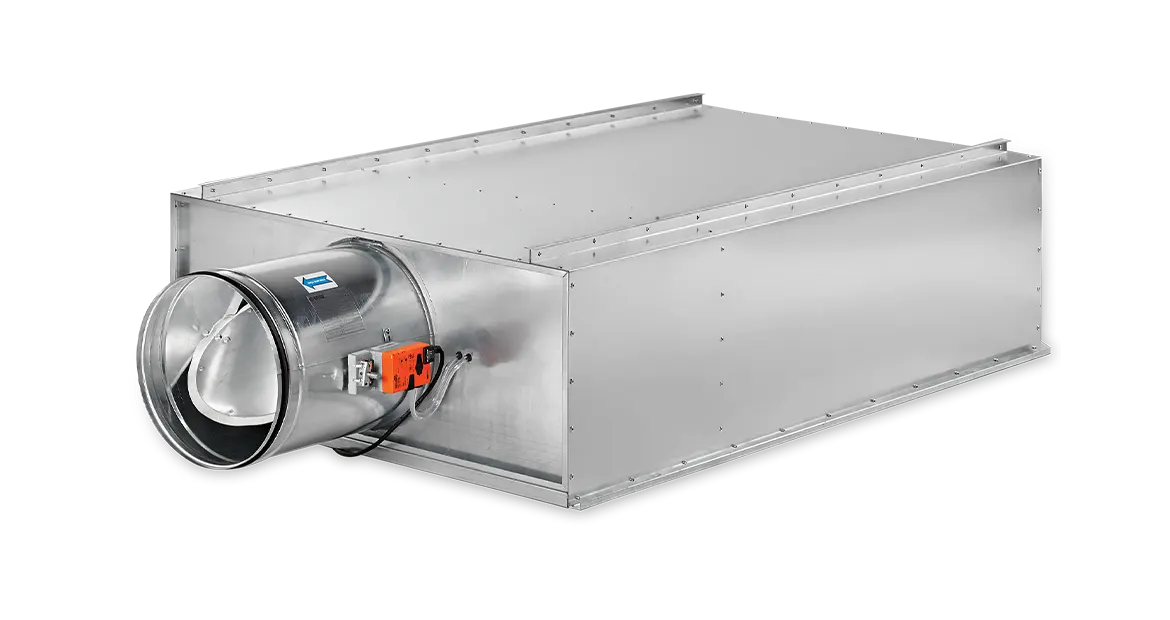

Tip 1

VAV Box Ünitesi

ÇAP

L

W

H

A

B

W1

H1

125

1000

300

250

234

184

200

150

160

1000

410

250

344

184

310

150

200

1200

560

300

494

234

460

200

250

1200

700

300

634

234

600

200

315

1200

900

350

834

284

800

250

400

1200

1000

450

934

384

900

350

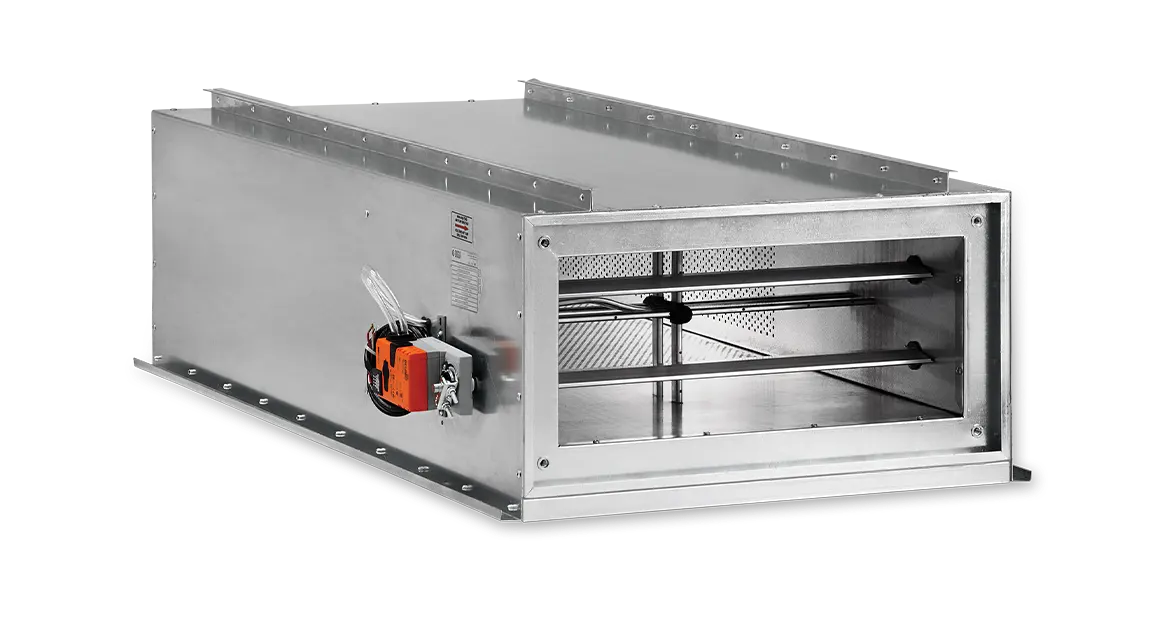

Tip 2

VAV Box Ünitesi
VAV Box Ünitesi

W1

H1

L

A

B

W

H

200

100

1000

W1+34

H1+34

W1+100

H1+100

250

100

1000

W1+34

H1+34

W1+100

H1+100

300

100

1000

W1+34

H1+34

W1+100

H1+100

350

100

1000

W1+34

H1+34

W1+100

H1+100

300

150

1000

W1+34

H1+34

W1+100

H1+100

350

150

1000

W1+34

H1+34

W1+100

H1+100

400

150

1000

W1+34

H1+34

W1+100

H1+100

450

150

1000

W1+34

H1+34

W1+100

H1+100

400

200

1200

W1+34

H1+34

W1+100

H1+100

450

200

1200

W1+34

H1+34

W1+100

H1+100

500

200

1200

W1+34

H1+34

W1+100

H1+100

550

200

1200

W1+34

H1+34

W1+100

H1+100

600

200

1200

W1+34

H1+34

W1+100

H1+100

600

300

1200

W1+34

H1+34

W1+100

H1+100

650

300

1200

W1+34

H1+34

W1+100

H1+100

700

300

1200

W1+34

H1+34

W1+100

H1+100

750

300

1200

W1+34

H1+34

W1+100

H1+100

800

300

1200

W1+34

H1+34

W1+100

H1+100

850

300

1200

W1+34

H1+34

W1+100

H1+100

900

300

1200

W1+34

H1+34

W1+100

H1+100

950

300

1200

W1+34

H1+34

W1+100

H1+100

1000

300

1200

W1+34

H1+34

W1+100

H1+100

Yüzey Kaplama

  • STANDART: X Galvaniz Kasa
  • OPSİYONEL: X İzoleli Dış Kasa

Seçim Tablosu

TIP – 1 DEBİ (M3/H)

ÇAP

2

4

6

8

10

12

Ø125

86

171

257

342

428

513

Ø160

141

282

423

564

705

847

Ø200

222

443

665

886

1108

1329

Ø250

348

695

1043

1390

1738

2086

Ø315

554

1107

1661

2215

2769

3322

Ø400

895

1791

2686

3581

3376

5372

Basınç Kaybı

20

25

30

40

60

80


Akıştan Kaynaklı Ses Seviyesi

Yayılan Ses Seviyesi

Çap

Hava hızı [m/s]

Hava Debisi [m3/h]

100 [Pa]

200 [Pa]

400 [Pa]

800 [Pa]

100 [Pa]

200 [Pa]

400 [Pa]

800 [Pa]

125

2

86







19





21

23

4

171



18

20

26





23

28

6

257

17

22

25

32



19

26

31

8

342

19

25

31

35



25

33

38

10

428

21

26

33

37

20

24

31

36

160

2

141





22

23





22

27

4

282





25

27



18

26

31

6

423

21

24

30

33



21

28

33

8

564

24

27

33

36

18

24

31

36

10

705

24

30

34

39

21

27

33

38

200

2

222





23

29





22

29

4

443

20

21

28

34



20

27

34

6

665

22

26

32

37



24

29

37

8

886

24

30

35

39

19

26

32

39

10

1108

26

32

38

43

23

29

34

41

250

2

348



20

29

36





21

28

4

695

21

28

34

40



22

28

34

6

1043

25

31

39

44

18

25

32

37

8

1390

29

34

41

47

22

28

34

40

10

1738

32

38

43

48

25

31

36

42

315

2

554



22

32

40





21

30

4

1107

22

30

37

43



23

27

35

6

1661

25

33

41

47

18

25

32

38

8

2215

29

37

43

49

21

29

34

41

10

2769

32

39

45

52

25

32

37

44

400

2

895

19

25

37

44





27

34

4

1791

26

33

41

48



24

31

38

6

2686

31

37

45

51

22

27

35

41

8

3581

35

41

47

53

26

31

37

43

10

3376

38

44

49

56

29

34

39

46

TIP – 2 DEBİ (M3/H)

W

H

Hava hızı (m/s)

2

4

6

8

10

12

Hava Debisi (m3/h)

200

100

56

112

168

225

281

337

250

100

70

140

211

281

351

421

300

100

84

168

253

337

421

505

350

100

98

197

295

393

491

590

300

150

126

253

379

505

632

758

350

150

147

295

442

590

737

885

400

150

168

337

505

674

842

1011

450

150

190

379

569

758

948

1137

400

200

225

449

674

899

1123

1348

450

200

253

505

758

1011

1264

1516

500

200

281

562

842

1123

1404

1685

550

200

309

618

927

1236

1544

1853

600

200

337

674

1011

1348

1685

2022

600

300

505

1011

1516

2022

2527

3033

650

300

548

1095

1643

2190

2738

3285

700

300

590

1179

1769

2359

2948

3538

750

300

632

1264

1895

2527

3159

3791

800

300

674

1348

2022

2696

3370

4044

850

300

716

1432

2148

2864

3580

4296

900

300

758

1516

2274

3033

3791

4549

950

300

800

1601

2401

3201

4001

4802

1000

300

842

1685

2527

3370

4212

5054

Montaj Detayı

Devreye Alma

Dairesel VAV Cihazı

VAV – variable operation Vmin – Vmax

Dairesel VAV Cihazı

CAV – step mode CLOSED / Vmin / Vmid / Vmax / OPEN

Dairesel VAV Cihazı

Aksesuarlar

  • STANDART: X Elektrikli Isıtıcı
  • OPSİYONEL: X
