Yatay Atışlı Çatı Tipi Fanlar

Yatay Atışlı Çatı Tipi Fanlar, sanayi, ofis, mutfak ve konut havalandırmasında kullanılmak üzere tasarlanmıştır. Bu fanlar, korozyona dayanıklı galvaniz çelikten üretilerek zorlu hava ve çevre koşullarına karşı dayanıklılık sağlarlar.

Ürün, hem trifaze (380V) hem de monofaze (230V) olmak üzere iki farklı model seçeneği ile üretilmektedir. Monofaze çatı tipi fanlar, doğrudan akuple geri eğimli kanatlı radyal fan yapısına sahiptirler. Trifaze çatı tipi fanlar ise, geriye eğik kanatlı radyal fandır ve motorun hava akımının dışında yer alması, motorun sıcak havadan ve zararlı etkenlerden korunmasını sağlar. Bu özellik, fanın 120°C'de sürekli çalışabilmesine imkan tanır ve yüksek performanslı, sorunsuz çalışma için ideal bir seçimdir.

Her iki modelde de motorlar IP55 ve Class F yalıtım sınıfına sahiptir, bu da motorların yüksek koruma ve güvenlik standartlarında çalışmasını sağlar. Yatay Atışlı Çatı Tipi Fanların bu özellikleri, onları çeşitli havalandırma gereksinimlerine uygun, etkili ve dayanıklı bir çözüm haline getirir.

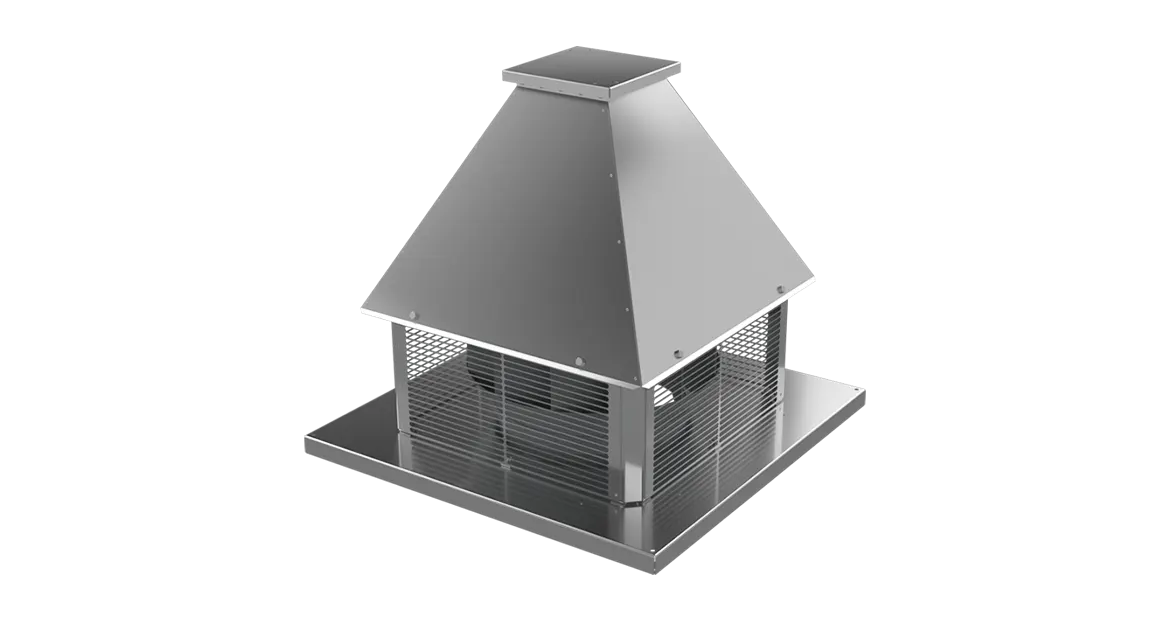

Yatay Atışlı Çatı Tipi Fanlar

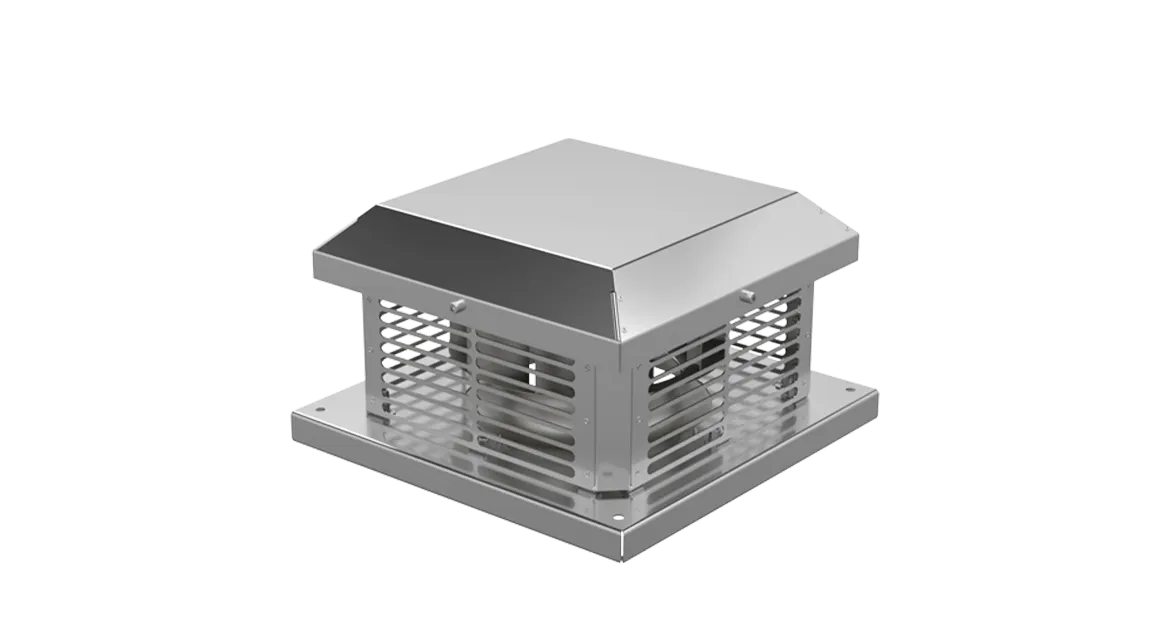

Çatı Tipi Radyal Fan

Genel Özellikler

  • X Kullanım Alanları; her türlü sanayi, ofis, mutfak ve konut havalandırmasında kullanılabilir.
  • X Korozyona dayanıklı galvaniz çelikten imal edilmektedir.
  • X Trifaze (380V) ve Monofaze (230V) olmak üzere iki model üretim seçeneği bulunmaktadır.
  • X Monofaze çatı tipi direkt akuple geri eğimli kanatlı radyal fandır.
  • X Trifaze çatı tipi geriye eğik kanatlı radyal fandır. Motorun hava akımı dışında olması 120°C sürekli çalışma imkanı sağlar. Yüksek performans ve sorunsuz çalışma için idealdir.
  • X Motorlar IP55 ve Class F yalıtım sınıfına sahiptir.

Ölçülendirme ve Seçim Tablosu

Motor Hava Akımı Dışında Yatay Atışlı Fan (380V)
Debi seçimleri 250 Pa göre yapılmıştır.

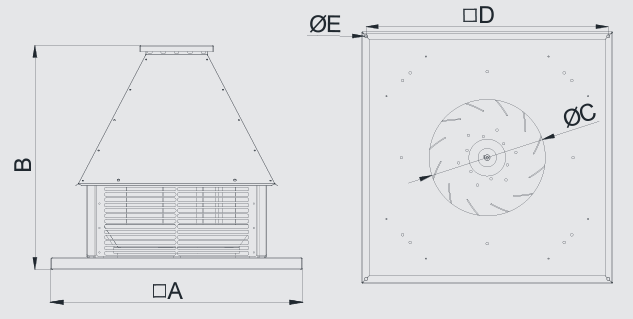

Yatay Atışlı Çatı Tipi Fan

Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

Voltaj

(V)

Güç

(kW)

Debi

(m3/h)

Ağırlık

(Kg)

X-ÇTF-250

620

583

257

590

9

380

0,37

3000

55

X-ÇTF-280

680

603

260

640

9

380

0,55

4500

60

X-ÇTF-315

720

642

291

690

9

380

1,1

6000

70

X-ÇTF-355

820

751

379

790

9

380

2,2

9000

80

X-ÇTF-400/1,1

870

761

395

840

9

380

1,1

9000

85

X-ÇTF-400/4,0

870

761

395

840

9

380

4,0

12000

105

X-ÇTF-450/2,2

950

936

430

920

9

380

2,2

12000

130

X-ÇTF-450/5,5

950

936

430

920

9

380

5,5

15000

138

X-ÇTF-450/7,5

950

936

430

920

9

380

7,5

18000

151

Monofaze Yatay Atışlı Fan (230V)
Debi seçimleri 150 Pa göre yapılmıştır.
Çatı Tipi Radyal Fan

Model

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

Voltaj

(V)

Güç

(W)

Debi

(m3/h)

Ağırlık

(Kg)

X-ÇTF-1

320

175

30

280

145

230

66

375

6,5

X-ÇTF-2

350

190

30

310

190

230

100

780

8,3

X-ÇTF-3

360

210

30

320

170

230

150

1000

8,5

X-ÇTF-4

380

220

30

340

220

230

200

1200

9,7

X-ÇTF-5

410

220

30

370

220

230

250

1800

11

X-ÇTF-6

500

310

30

460

270

230

210

2500

17

X-ÇTF-7

570

365

30

530

310

230

500

3800

28

X-ÇTF-8

630

365

30

590

310

230

800

4800

31
